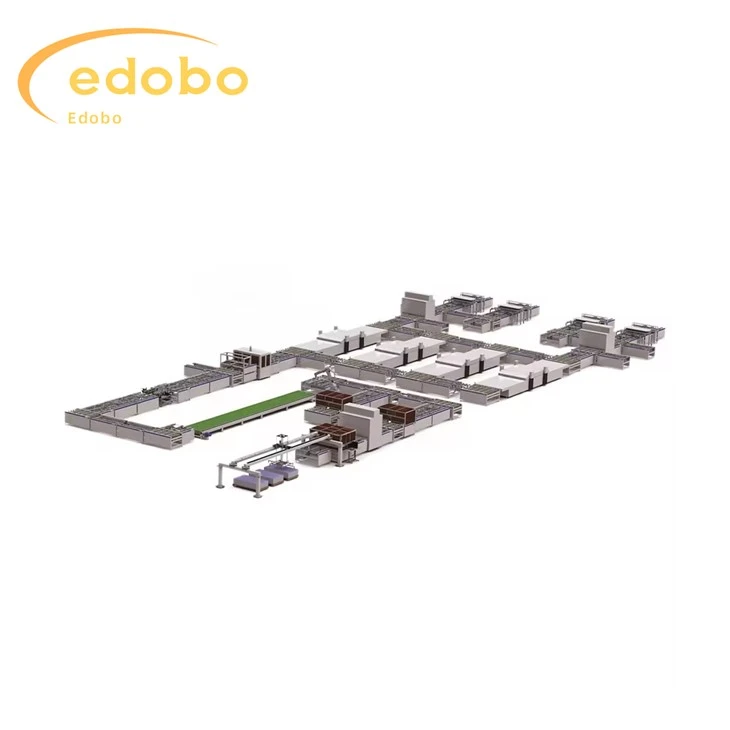

Výrobná linka solárnych fotovoltaických modulov s výkonom 100 MW-600MW

Položiť (mechanický typ)

1. Spôsob podávania je krátky a dlhý a funkciou zariadenia je usporiadať ich v zodpovedajúcom poradí. Dlhá strana reťazca batérie je rovnobežná s dlhou stranou komponentu. Miestny sádzací systém možno použiť na usporiadanie komponentov po 96, 72 a 60 kusov a má funkciu mechanického nastavenia.

2. Automaticky prijmite reťazce batérie, zdvihnite reťazce batérie do mechanických polôh a predvyrovnajte sklo

3. Príjem skla a EVA z výrobnej linky. Vyberte reťazec batérie z mechanickej polohy. Umiestnite batériu do série na EVA podľa kladnej a zápornej elektródy. Po dokončení všetkých akcií sa komponent vypíše.

4. Reťazec batérie je umiestnený pomocou vizuálneho polohovania, polohovania optických vlákien a mechanického polohovania.

1. Stroj využíva synchrónny pás poháňaný servomotorom a vedený lineárnou vodiacou koľajnicou, ktorá má výhody presného polohovania, stabilnej prevádzky a vysokej rýchlosti.
2. Prísavka je vyrobená z polyuretánu a po nasatí nezanechá žiadne stopy na šnúre batérie.
3. Stroj je vybavený ochranou napájania a plynu.
4. Stroj je plne automatický a nevyžaduje manuálny zásah.
5. Presnosť polohovania reťazca batérie je ± 0,3 milimetra
6. Šesť napájacích káblov vo vzdialenosti 1-10 milimetrov od seba
7. Kompatibilné s viacerými batériovými reťazcami, veľkosť 156/182/210, 6-12 kusov
8. Hlavný prst solárnych článkov je kompatibilný s 2/3/4/5 prstami

(1) Kapacita výrobnej linky: 100 MW-600 MW/rok.
(2) Požiadavka na napájanie zariadenia je 380 V (trojfázový päťvodičový systém) a spotrebu energie možno nájsť v parametroch zariadenia každej jednotky. Konfiguráciu elektrického vedenia zabezpečí naša spoločnosť samostatne.
(3) Potreba stlačeného vzduchu pre zariadenie je 0.6-0.8 MPa, suchý, čistý a spĺňa požiadavky automatizovaných výrobných liniek; Prachové častice menšie alebo rovné 1 um, rosný bod tlaku vody menší alebo rovný -40 stupňu, olej (vrátane pary) menší alebo rovný 0,1 mg/;
(4) Čistota vzduchu v továrni nesmie byť nižšia ako 300 000 (ISO trieda 8);
(5) Rýchlosť dopravy prenosového zariadenia: Čas prenosového cyklu je kratší ako 22 s, čo spĺňa požiadavku výrobnej kapacity 500 MW/rok. Celá rada využíva reguláciu otáčok s premenlivou frekvenciou s hlavnou frekvenciou regulácie otáčok nastavenou na 30 Hz a rozsahom regulácie otáčok 0-50 Hz (konkrétnu rýchlosť nájdete v parametroch vybavenia každej jednotky);
(6) Vonkajšie rozmery prenosového vedenia: Toto zariadenie je neštandardné zariadenie a konečný diagram usporiadania poskytne Edobo Solar;
(7) Výška montážnej linky a rozsah nastavenia: Medzi jednotlivými zariadeniami a prevodovou jednotkou je určitý výškový rozdiel. Podrobné vonkajšie rozmery nájdete v technických parametroch jednotlivých zariadení; Výška prevodovej jednotky je všeobecne 950 mm ± 30 mm;
(8) Prevádzkový rozsah prenosového vedenia a zariadenia je možné nastaviť medzi komponentmi dĺžky (1650 mm-2600mm) * šírky (950mm-1500mm), čo umožňuje prepravu komponentov rôznymi spôsobmi laminácie.
(9) Prenosové vedenie je hladké a veľkosť posunu je menšia ako 10 mm;
(10) Keď zariadenie funguje normálne, miera zlyhania komponentov spôsobená zariadením a prenosovými vedeniami je menšia ako 1/1000;
(11) Hladina hluku počas prevádzky zariadenia Menšia alebo rovná 72 dbA (okrem kompresných čerpadiel)

1. Bunka využíva CCD vizuálne polohovanie, ktoré má výhody vysokej presnosti a stability;
2. Zariadenie môže automaticky prijímať, automaticky rozvrhnúť a automaticky exportovať komponenty a usporiadanie je presné;
3. Prísavka je vyrobená z dovážaného silikónového materiálu, ktorý nezanechá stopy na povrchu batérie;
4. Prijmite trojosový režim mechanického pohybu (otočenie o 180 stupňov);
5. Bočný pohyb využíva modul lineárneho motora, ktorý má výhody rýchlej rýchlosti pohybu, vysokej presnosti opakovaného polohovania a stabilného výkonu, šetrí celkový čas rytmu;
6. Nastavenie zmeny dlhého a krátkeho okraja využíva rýchly uzamykací mechanizmus, nastavenie rýchlo, jednoducho, pohodlne a spoľahlivo;
