Funkcia a úvod

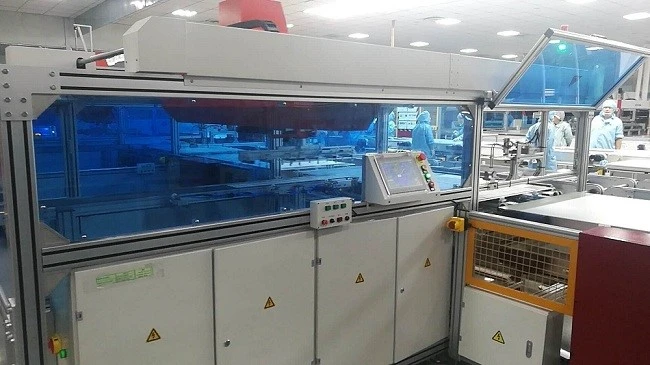

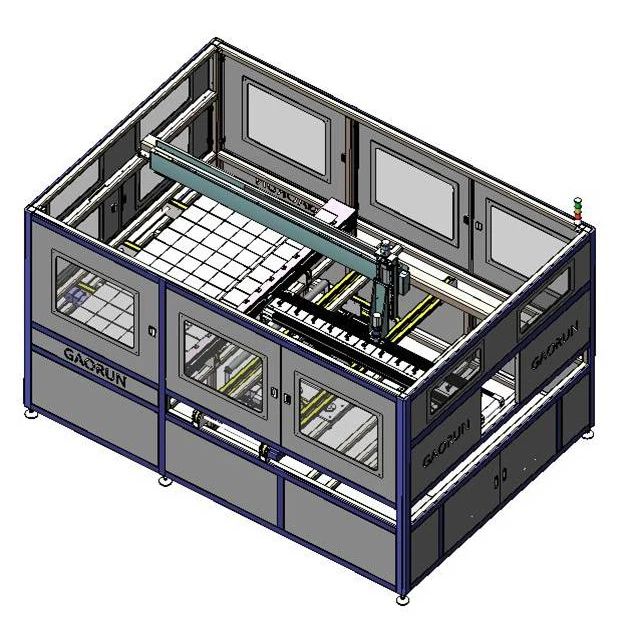

Automatický ukladací stroj s dlhou hranou dopredu, je jeden k jednému, čo zodpovedá automatickému strunovému stroju. Dlhý okraj reťazca buniek je paralelný s dlhým okrajom modulu. Stroj s jednosúpravovým systémom kladenia je možné použiť pre usporiadanie modulov 96, 72 a 60 a má reguláciu stroja.
1.Prijímanie bunky reťazca automatickej bunky reťazca. Vyberanie bunkového reťazca do regulačného mechanizmu. Pokračujte v regulácii k bunke reťazca.
2. Príjem skla a materiálu EVA z výrobnej linky. Pokračujte v regulácii k bunke reťazca.
3. Vyzdvihnutie bunkového reťazca z regulačného mechanizmu. Vložte reťazec článku do EVA podľa kladnej a zápornej elektródy. Po dokončení všetkých akcií odovzdajte modul.
4. Reťazová bunka môže dosiahnuť vizuálne polohovanie, polohovanie optických vlákien a mechanické polohovanie.
Hlavný parameter
Formát modulu: (1400-2600)mm*(800-1100)mm
Čas cyklu: čas reťazca s modulom 10 alebo 12 je kratší ako 15 s/čas
reťazec so 6 modulmi je kratší ako 10 s
Maximálna kapacita: 2400 /hod
Hmotnosť: 400 kg
Menovitý výkon: 4,5 kw
Tlak:0.6-0.8 MPa
Formát pripojenia:Φ12
Rozmery (DXŠXV): 3500 mm * 2500 mm * 2200 mm
Výhoda
1. Stroj používa pás a skrutkovú tyč, ktoré sú poháňané servomotorom na prenos a vedené lineárnou koľajnicou, s výhodami, ako je presné polohovanie, stabilný chod a vysoká rýchlosť.
2. Sacia doska je vyrobená z polyuretánu, ktorý po nasatí nezanecháva žiadne stopy na bunkovej šnúre.
3. Stroj je vybavený ochranou proti vypnutiu a vypnutiu vzduchu.
4. Stroj je plne automatický a nevyžaduje žiadne ľudské zásahy.
5. Presnosť lokalizácie reťazca buniek je ±0.3 mm.
6. Šesť bunkových reťazcov s intervalom medzi 1~10 mm.
7.Rozmer bunkového reťazca je 125/156,6~12 ks.
8. Hlavná prípojnica s 2 prípojnicami/3 prípojnicami/4 prípojnicami/5 prípojnicami.
|
