Funkcia a úvod
Zachytenie skla a jeho priloženie k prenosovej linke.

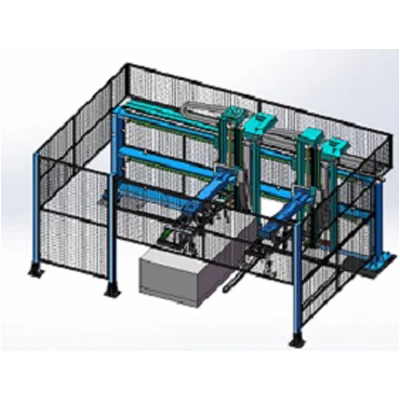

1. Systém nakladania skla pozostáva z ramena robota na pohyb skla a ramena robota na vyberanie papiera.
2. Stroj obsahuje dve stanice na skladovanie skla a stanicu na skladovanie papiera.
3.Sklo pohybujúce sa rameno robota vložte sklo do prenosovej linky a zároveň rameno robota na vyberanie papiera odstráňte papier.
4. Stroj poháňaný servomotorom, prísavka ťahá sklo na určenú stanicu.
5. Robotické rameno na nakladanie skla má konzolovú štruktúru a rameno robota na vyberanie papiera má portálovú konštrukciu.
Hlavný parameter
Formát modulu: (1580-2000)mm*(800-1000)mm
Čas cyklu:<35s
Max capacity: >2468/deň
Operátor online: žiadny
Menovitý výkon: 8,26kw
Tlak: 0.7MPa+0.1
Vstupné napätie: 380V
Rozmery: 4610 mm x 2780 mm x 2150 mm
Výhoda
1. Stroj využíva oceľovú konštrukciu s telom zváracieho rámu, vysokú pevnosť, spoľahlivosť a stálosť pri zaťažení.
2. Prísavná doska nosiča skla je vyrobená z polyuretánu, ktorý sa počas nakladania neotlačí na sklo.
3. Servo motor je presný a stabilný.
4. Stroj je vybavený bezpečnostným plotom na zaistenie bezpečnosti prevádzky.
5. Znížte neistotu zaťaženia operátorom, zvýšte výkon.
6. Stroj je plne automatický a nevyžaduje žiadne ľudské zásahy.
|
