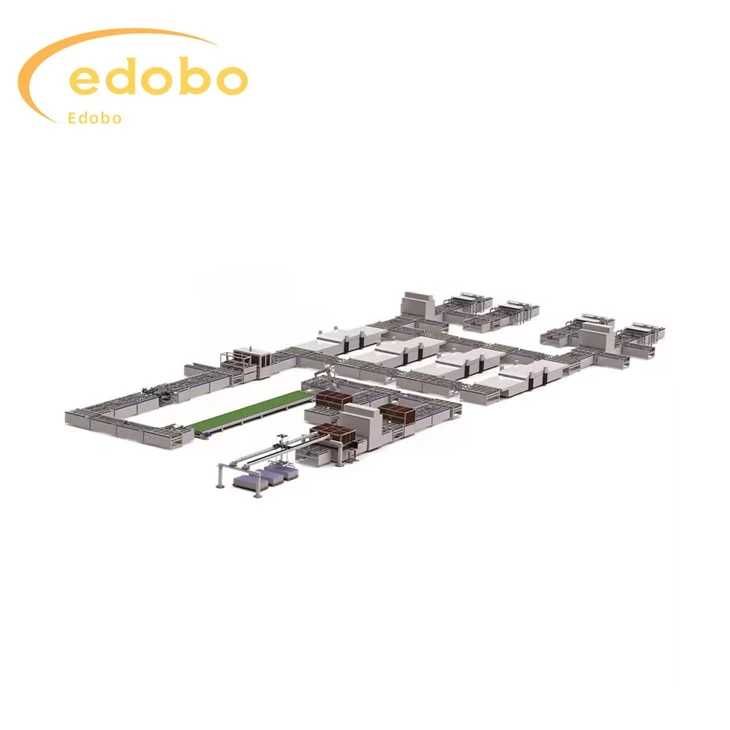

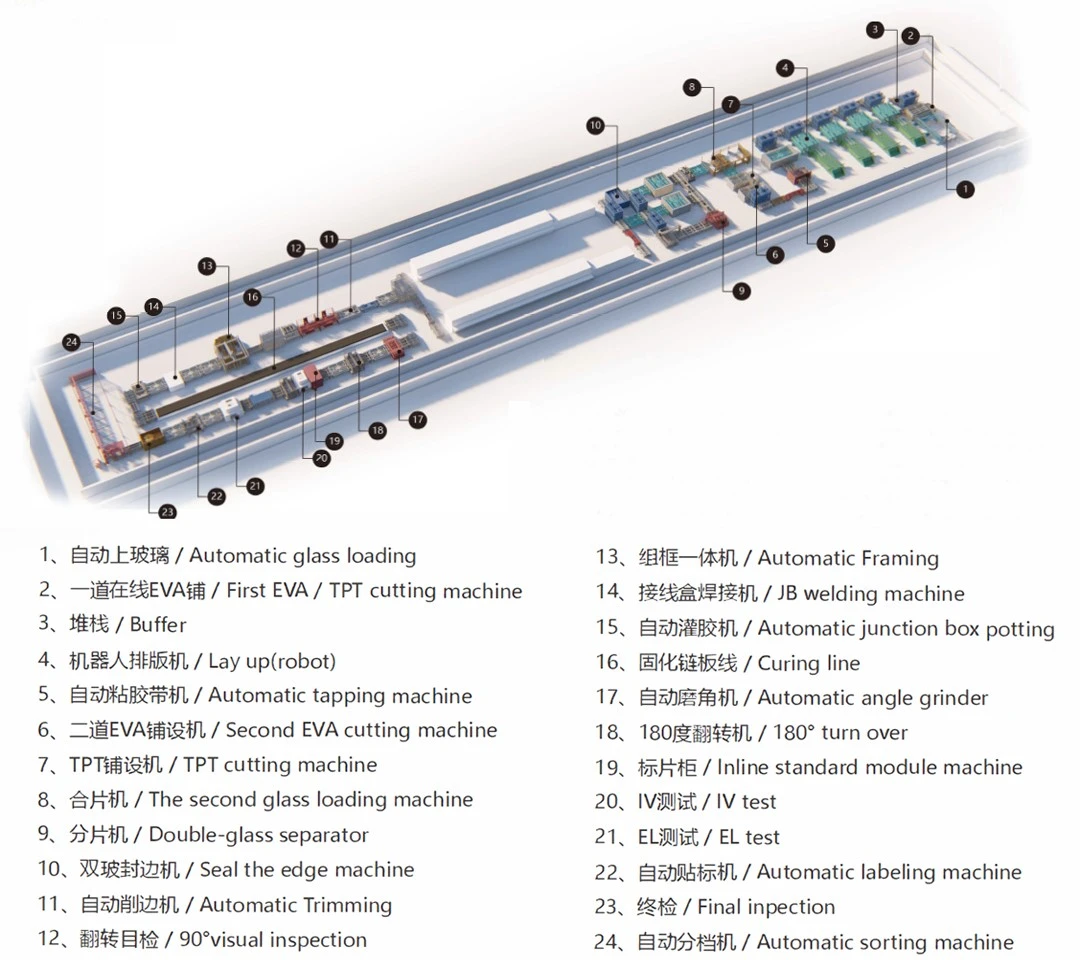

Kompletná výrobná linka solárnych panelov

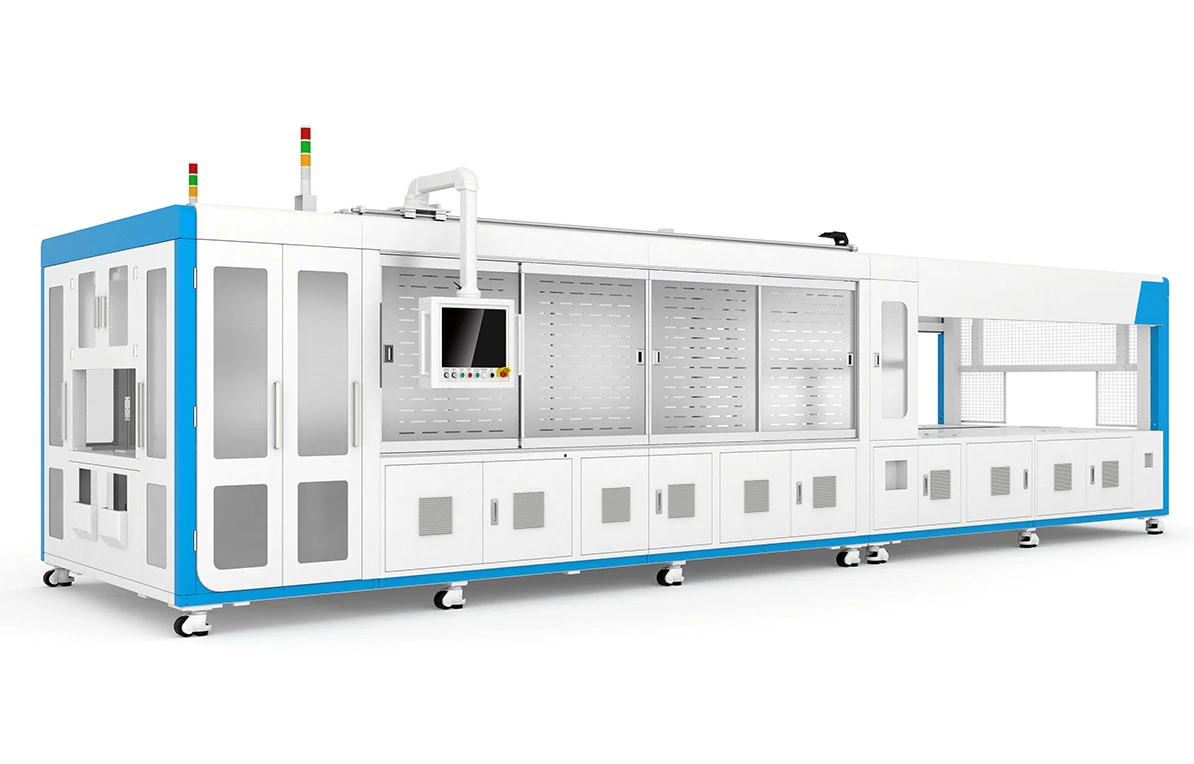

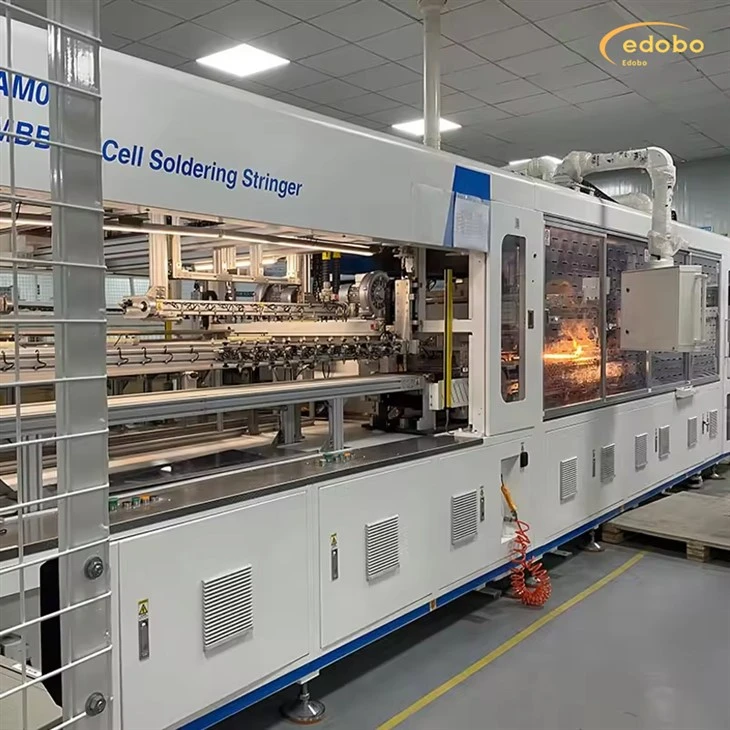

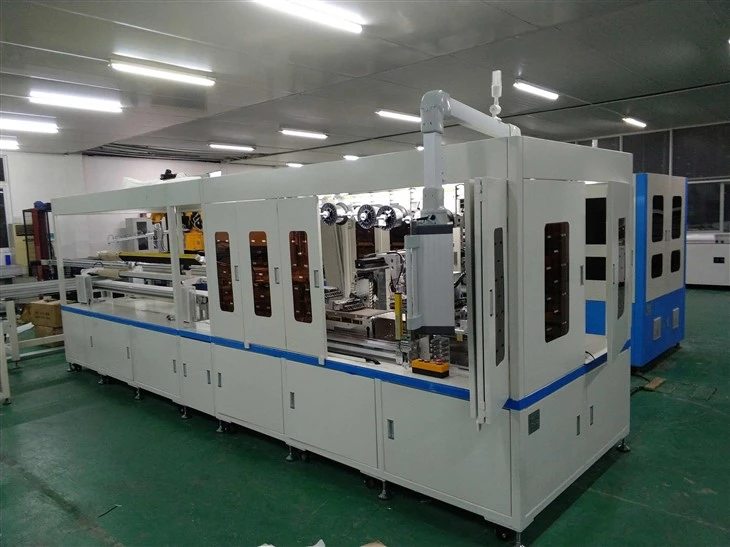

1.Strunová zváračka

1. Vysokorýchlostný dvojkoľajový nosník, ktorý podporuje zváranie solárnych článkov so šírkou nad 30 mm, vypĺňa domácu medzeru pre vysokorýchlostné nosníky v tejto špecifikácii a ponúka zákazníkom všestranné riešenie s jedným strojom pre viacero aplikácií.

2. Vybavené funkciami určovania polohy a detekcie videnia spolu s robotickým zaťažením.

3. Funkcia automatického ohýbania a rezania pásky, ktorá účinne znižuje lámanie buniek spôsobené rozstupom pásky.

4. Využíva najrozšírenejšiu bezkontaktnú technológiu infračerveného zvárania, ktorá zabezpečuje rovnomerné zahrievanie buniek aj pásky, čím sa znižuje miera lámavosti.

5. Vybavený viacerými teplotnými zónami, ktoré umožňujú postupné zahrievanie a ochladzovanie, aby sa účinne minimalizovalo rozbitie.

6. Voliteľná funkcia kontroly EL reťazca pre výstup.

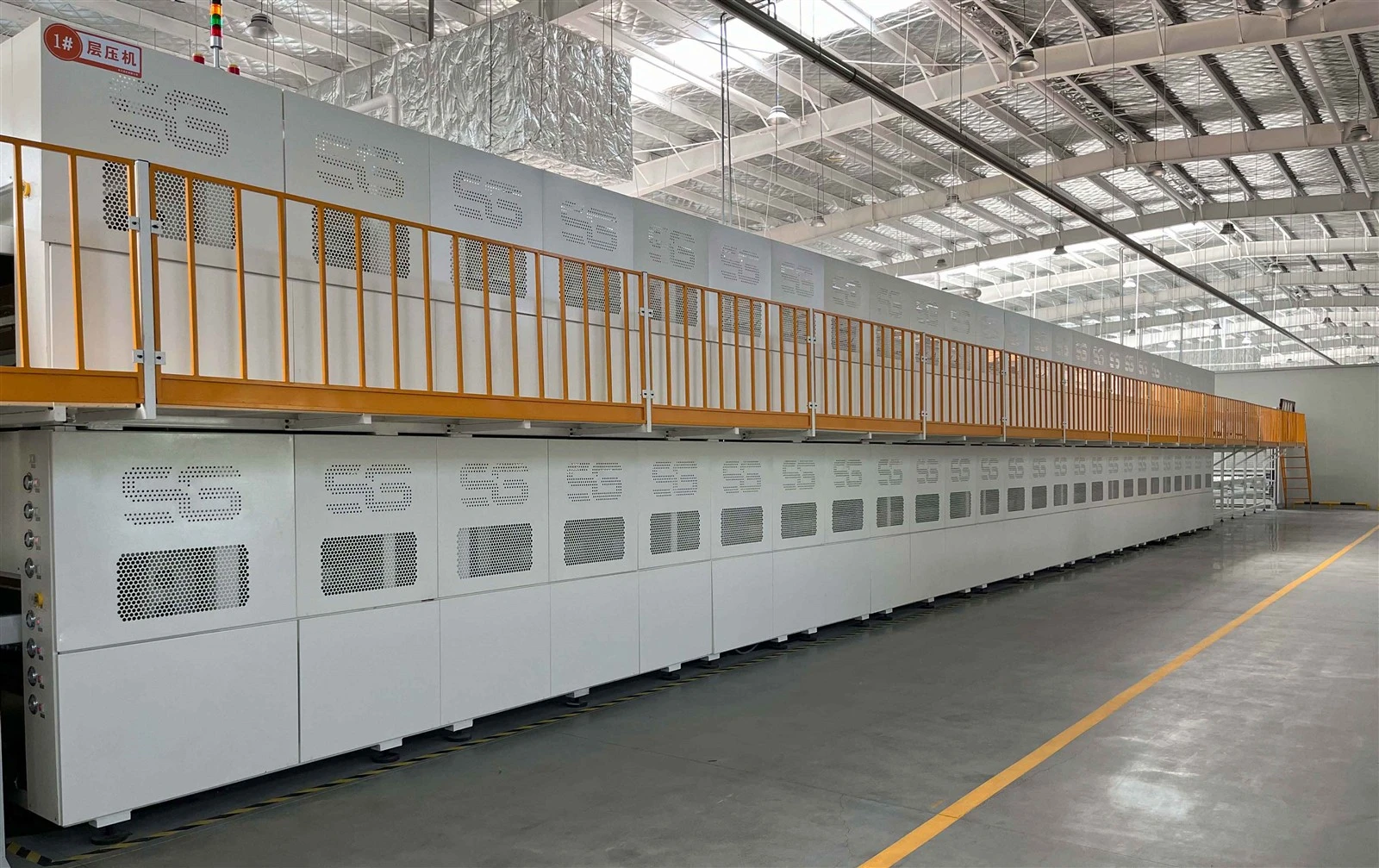

2.Laminátorový stroj

Jednovrstvový jednokomorový plne automatický laminovací stroj sa skladá hlavne z podávacieho stupňa (trieda A), laminovacieho stupňa (trieda B), vybíjacieho stupňa (trieda C) a pomocného funkčného zariadenia, ako je vysávač, pumpa Roots, vysávač. čerpadlo, olejová pec atď.

Integrovaný modulový dizajn pre celkové vybavenie

1.1 Zariadenie využíva vysoko pevný celkový konštrukčný dizajn, ktorý dokáže spĺňať dlhodobú normálnu a stabilnú prevádzku vo vysokopevnom pracovnom prostredí;

1.2 Prijatie metódy ohrevu oleja na zabezpečenie rovnomernosti teploty a presnosti kontroly, čím sa účinne zabezpečí celkový výkon procesu zariadenia;

1.3 Úroveň B, úroveň C a úroveň A môžu fungovať synchrónne alebo nezávisle;

1.4 Inteligentný režim riadenia, PLC+distribuovaný I/O+DC24V DC riadiaci systém, vysoký stupeň automatizácie, zbernicová technológia úplne mení tradičné spôsoby zapojenia, nízka poruchovosť a vysoká rýchlosť prenosu dát;

1.5 Prevádzka veľkej značkovej dotykovej obrazovky s jednoduchým a užívateľsky prívetivým rozhraním a komplexnými funkciami zobrazenia údajov a štatistík grafov;

Ďalšie informácie o zariadení získatekontaktujte nás

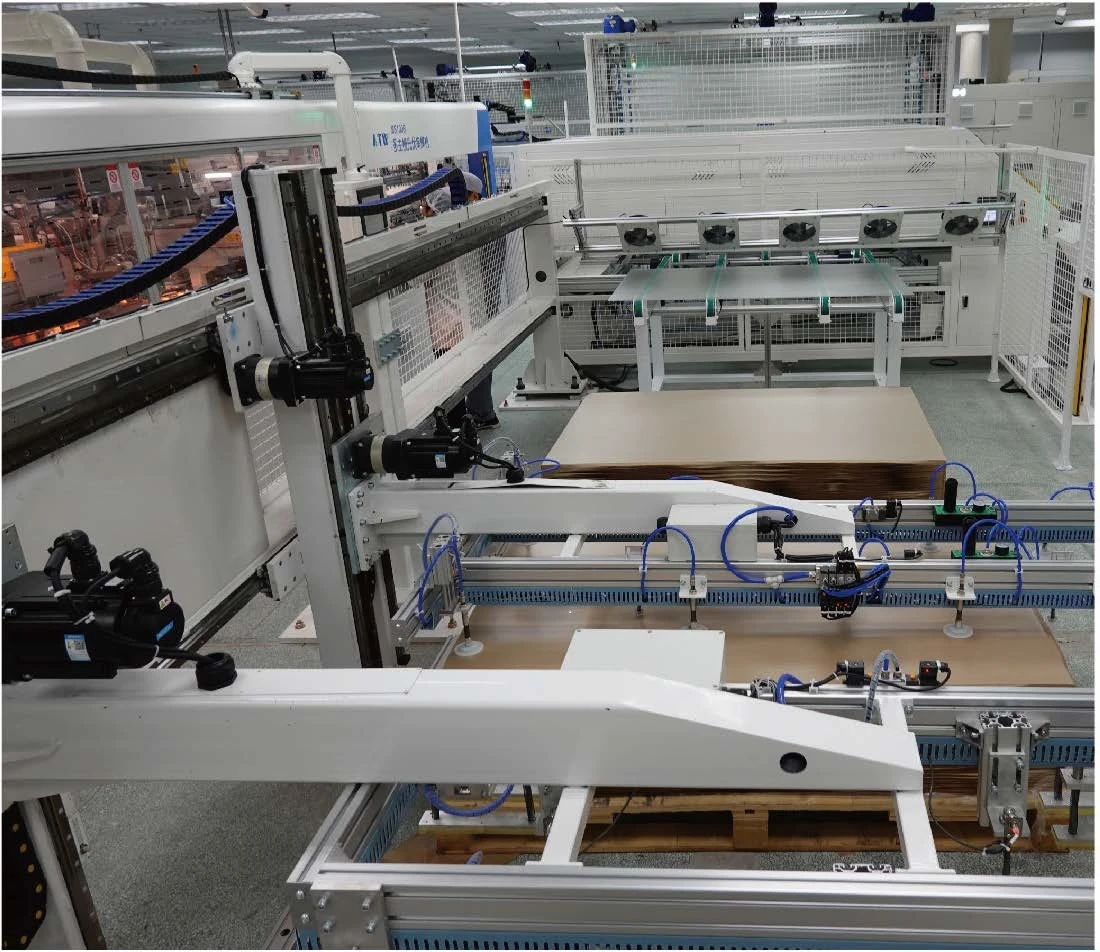

1.Automatické nakladanie skla

1. Zdvihnite sklo zo sklárskeho prívesu a umiestnite ho na montážnu linku
2. Stroj obsahuje dve stanice na skladovanie skla a jednu stanicu na skladovanie papiera.
3. Robotické rameno na odsávanie skla umiestni sklo na montážnu linku, zatiaľ čo rameno robota na zber papiera odoberá papier zo skla.
4. Stroj je poháňaný servomotorom a prísavka nasáva sklo do určenej polohy.
5. Horné sklenené robotické rameno je konzolová konštrukcia a robotické rameno na zber papiera je konzolová konštrukcia.

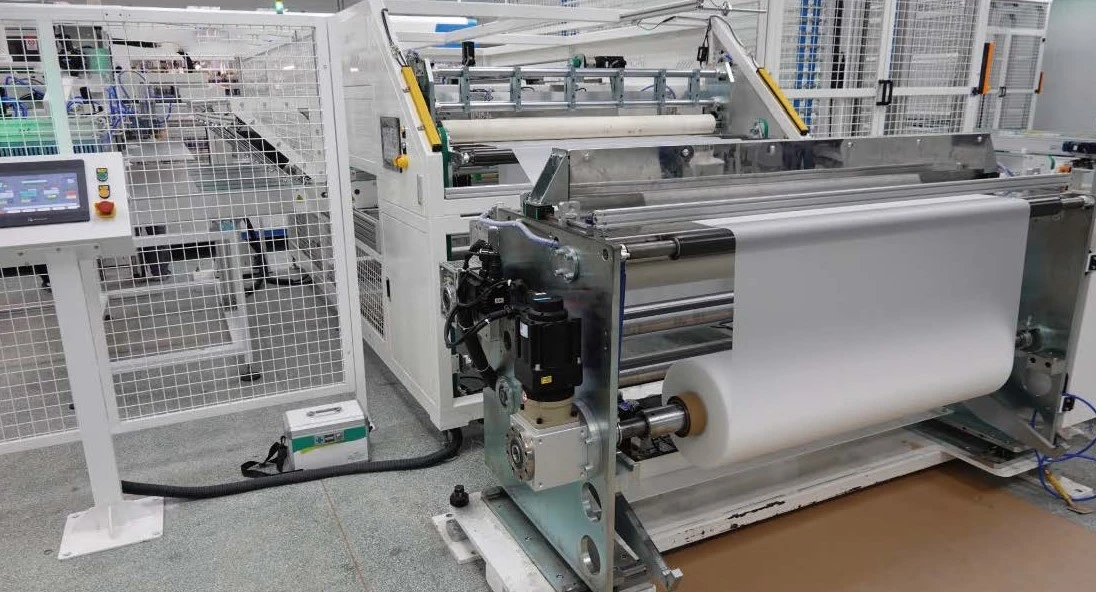

2. Auto EVA TPT rezné zaťaženie

Prvá online pokládka EVA+druhá online rezanie EVA + online rezanie zadnej dosky
1. Prijatie mechanizmu synchrónneho remeňového prevodu poháňaného servomotormi, vedeného lineárnymi vedeniami, s presným polohovaním a hladkou prevádzkou.
2. Tento stroj je vybavený nástrojmi na podávanie EVA na prevádzku.
3. Rýchlosť naťahovania EVA sa dá automaticky nastaviť a beží stabilne.
4. EVA je rezaný integrovaným strojom, aby sa zabezpečili hladké a čisté rezné hrany
5. Tento stroj má funkciu automatického vyrovnávania EVA s rozsahom vyrovnávania ± 2 mm.
6. Hlavné telo zariadenia je vybavené ochranným krytom a protiprachovým krytom.

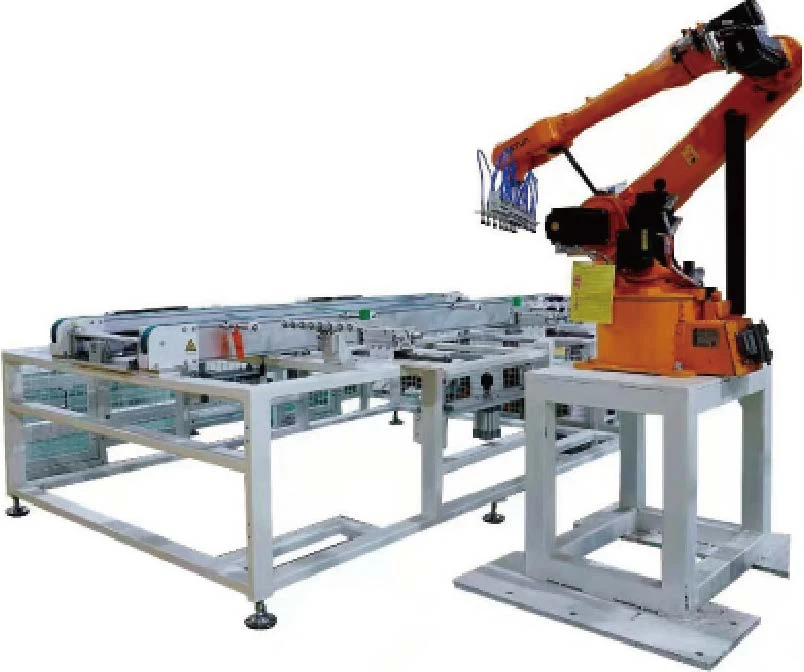

3. Automatické rozloženie (robotické rameno)

1. Spôsob podávania je krátky a dlhý a funkciou zariadenia je usporiadať ich v zodpovedajúcom poradí. Dlhá strana reťazca batérie je rovnobežná s dlhou stranou komponentu. Miestny sádzací systém možno použiť na usporiadanie komponentov po 96, 72 a 60 kusov a má funkciu mechanického nastavenia.
2. Automaticky prijmite reťazce batérií, zdvihnite reťazce batérií do mechanických polôh a predvyrovnajte sklo
3. Príjem skla a EVA z výrobnej linky. Vyberte reťazec batérie z mechanickej polohy. Umiestnite batériu do série na EVA podľa kladnej a zápornej elektródy. Po dokončení všetkých akcií sa komponent vypíše.
4. Reťazec batérie je umiestnený pomocou vizuálneho polohovania, polohovania optických vlákien a mechanického polohovania.

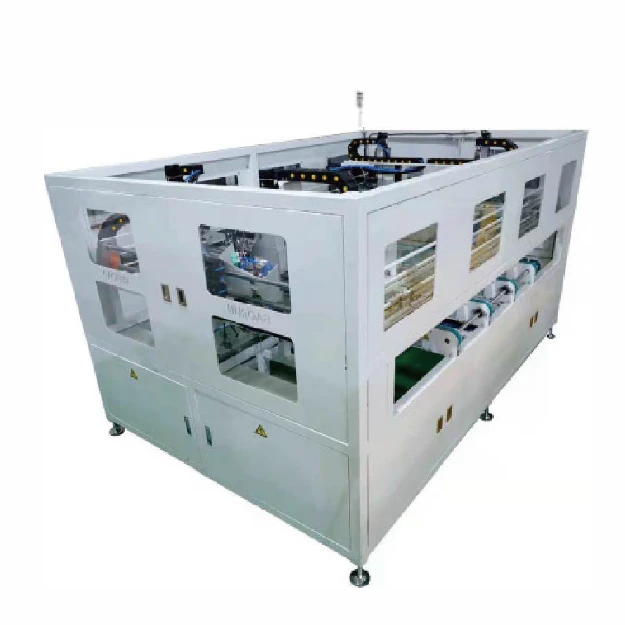

4.Automatický výčapný stroj

Posuňte dlhú stranu dopredu na stroj na automatické lepenie pásky, premiestnite ju v zariadení a prilepte pásku na určené miesto na komponente.
Automatický stroj na lepenie pásky nahrádza manuálnu prácu, čím šetrí náklady na prácu
1. Vonkajšia strana stroja je integrovaný rám, čo je krásne.
2. Štandardný prevod riadenia prevodu frekvencie motora.
Keď sa komponent presunie do správnej polohy, valec sa narovná a zafixuje svoju polohu

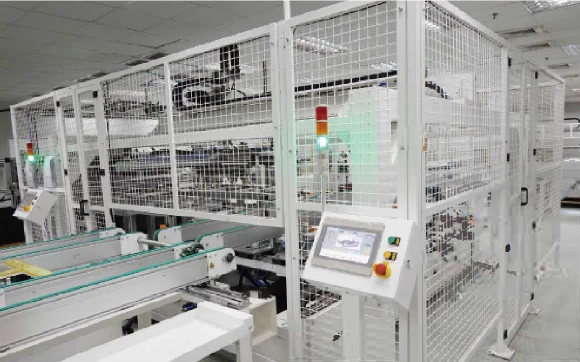

5.Automatické rámovanie

1. Presné servomotory posúvajú komponenty do špecifických pozícií na zostavenie bez potreby ručnej obsluhy
2. 12 párov prísaviek zaisťuje stabilné prisávanie skla k stroju počas rámovania
Keď sú komponenty v správnej polohe a rám je pripravený, valec sa narovná a upne. Servomotor bude súčasne inštalovaný s rámom.
3. Spôsob dopravníka: synchrónny pásový dopravník.
4. Dĺžku a šírku je možné upraviť podľa veľkosti modulu pomocou rýchloupínacích prípravkov na rýchle nastavenie tak, aby vyhovovali rôznym modulom.
5. Režim ovládania: ovládanie motora+servopohon.
6. Režim prevádzky: automatický/manuálny.

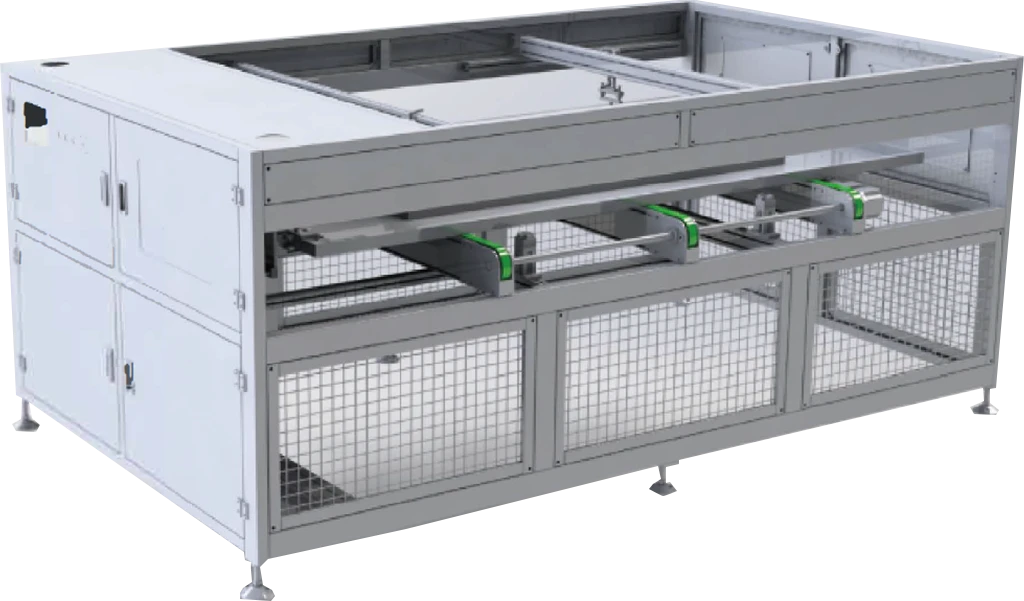

6.IV testovací stroj

1. Po vstupe dlhej strany komponentu do zariadenia a jeho narovnaní vo vnútri stroja sa komponentu privedie požadované vysoké napätie na testovanie jeho izolačného stavu
2. Po zapnutí v rámci nastaveného času odošlite komponent do EL na kontrolu
3. Keď je komponent umiestnený v správnej polohe, valec je nastavený a upevnený v polohe, uzemnenie je kontrolované tak, aby bolo zapnuté, a po uzemnení je automaticky testované výdržné napätie
4. Štandardná regulácia otáčok s premenlivou frekvenciou motora

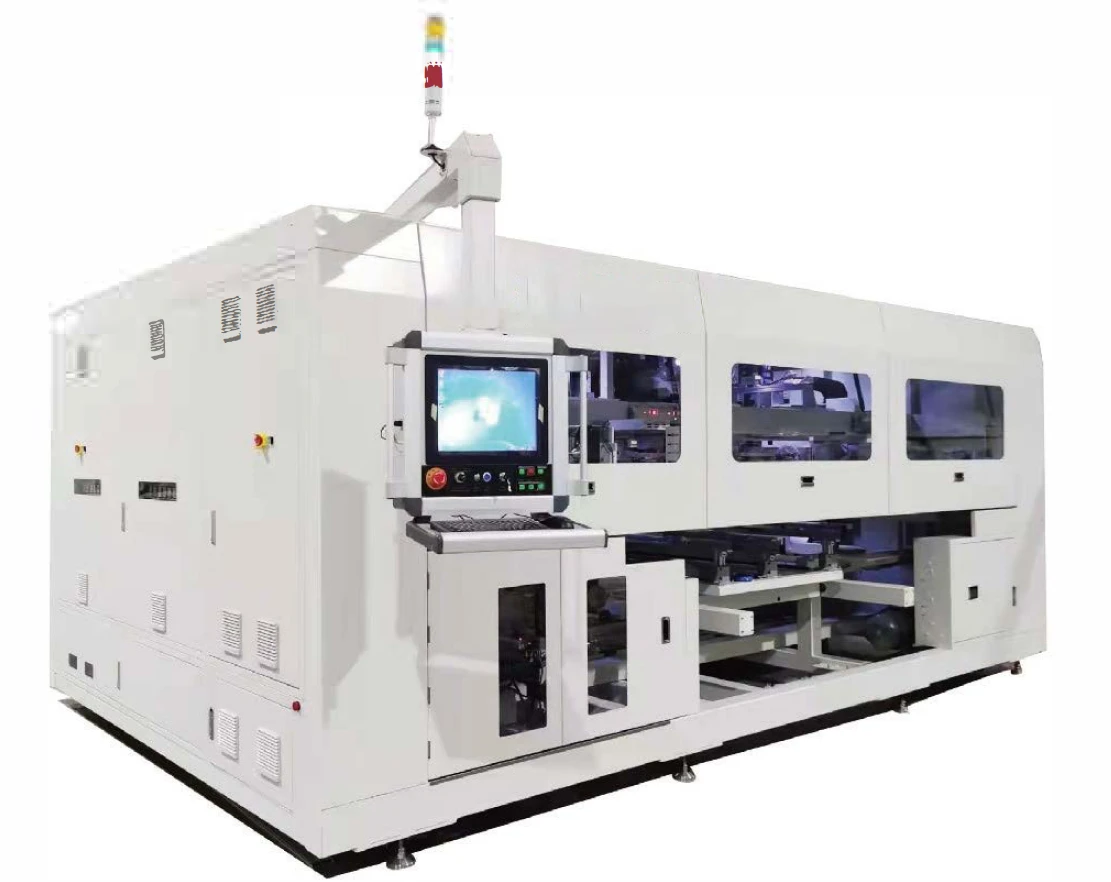

7. Prípojnicový zvárací stroj

Funkcia výbavy:

Natiahnite, opravte, odrežte, ohnite a presne umiestnite hlavové, koncové a stredné prípojnice a pomocou zdvíhacej ruky vykonajte sekundárnu kalibráciu reťazca na module. Drôty na hlave a konci reťazca sú prispájkované spolu s prípojnicami naraz a prenesené na ďalšiu pracovnú stanicu. Tento stroj je voliteľný s funkciou zoškrabovania čiernej farby, funkciou detekcie po spájkovaní a funkciou dierovania prípojníc.

8.INÉ VYBAVENIE

Ak sa chcete dozvedieť viac o ďalších informáciách o zariadení, prosímkontaktujte náspre najnovší obsah produktov a ceny
Navrhneme vhodný plán výrobnej linky na základe vašich potrieb
