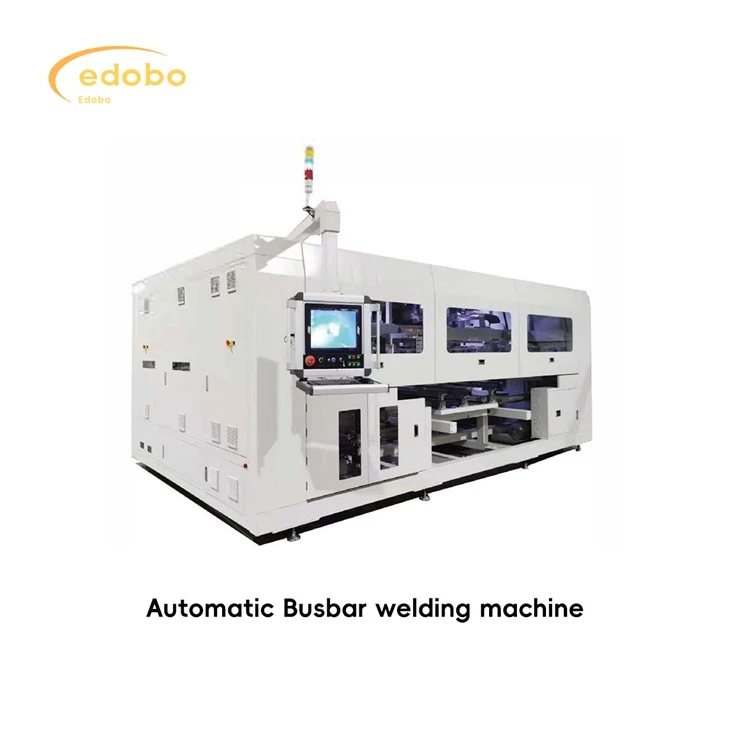

Zváračka so solárnymi článkami

Funkcia vybavenia: natiahnutie, korekcia, rezanie, ohýbanie a presné umiestnenie hlavových, koncových a stredných prípojníc a pomocou zdvíhacej ruky vykonajte sekundárnu kalibráciu reťazca na module. Drôty na hlave a konci reťazca sú prispájkované spolu s prípojnicami naraz a prenesené na ďalšiu pracovnú stanicu. Tento stroj je voliteľný s funkciou zoškrabovania čiernej farby, funkciou detekcie po spájkovaní a funkciou dierovania prípojníc.

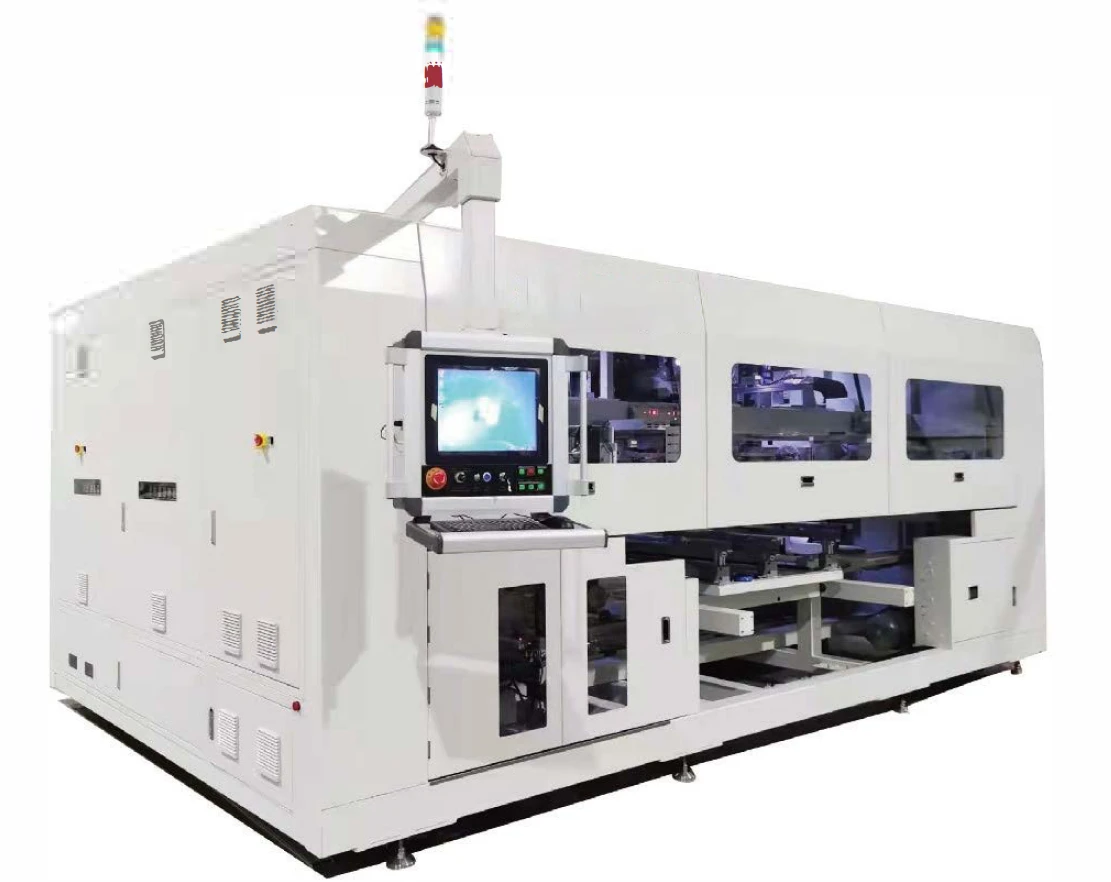

Auto Bussing

Montážna linka prenesie zoradený panel bunky do prednej prietokovej stanice stroja na automatickú zbernicu a vydá signál, aby panel bunky bol na mieste, aby požiadal o vstup. Automatická zbernica je pripravená umožniť montážnej linke prúdiť modul do spájkovacej polohy automatickej zbernice a odoslať signál umožňujúci vstup; Motor beží, kým modul nevstúpi do pracovnej polohy a povolenie na vstup do signálu sa zruší.

♦ Doba cyklu: 17 sekúnd/panel (spájkovanie s jedným bypassom) 21 sekúnd/panel (otvorenie spájkovanie s dvojitým premostením)
♦ Aktivácia: väčšia alebo rovná 98 %;
♦ Špecifikácia bunky: 166 mm-230 mm;
♦ Špecifikácia panela:
Bunka 156-180:
6 strún x 10 polovičných kusov x 2;
6 strún x 11 polovičných kusov x 2;
6 strún x 12 polovičných kusov x 2;
6 žihadiel x 13 polovičných kusov x 2
Bunka B.182:
6 strún x 9 kusov x 2:
C.210Bunka:
6 strún x 10 polovičných kusov x 2;
6 strún x 15 jedna tretina kusov x 2
D.210Bunka:
5 strún x 10 polovičných kusov x 2;
5 strún x 15 tretinových kusov x 2
♦ Priestor bunky: -0.5-4mm;
♦ Priestor pre struny: 1-6 mm; premostenie spájkovania priestoru pre struny Väčšie alebo rovné 10 mm
♦ Špecifikácia skla: šírka (980-1500mm)* dĺžka (1720-2600mm);
♦ Presnosť korekcie reťazca buniek Menšia alebo rovná ± 0.25 mm;
♦ Napájanie zariadenia: trojfázové 380V 50/60Hz:
♦ Výkon: špičkový 35kW;priemerný 25kW;
♦ Vzduch: pretlak {{0}}.6~0,8MPa, podtlak asi- 70kPa;
♦ Veľkosť zariadenia: dĺžka*šírka*výška: 6580*5604*2621 mm (vrátane dvoch montážnych liniek)
