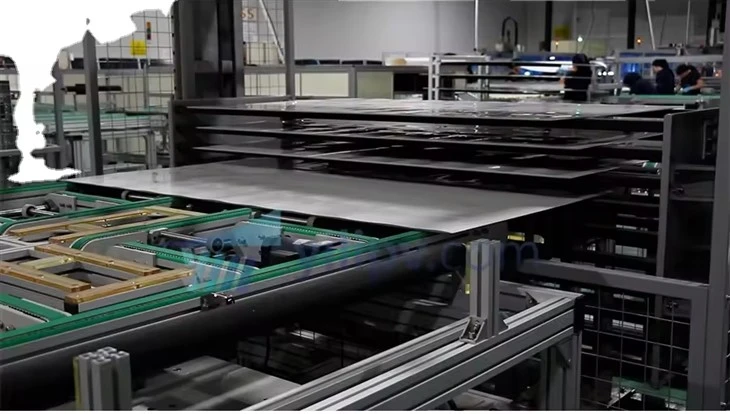

Zloženie výrobnej linky solárnych panelov s výkonom 100 MW

Zaslať požiadavku

Popis

Technické parametre

Výrobná linka solárnych panelov Zloženie výrobnej linky solárnych panelov 100 MW:

100MW solar panel production line composition:

Zloženie výrobnej linky solárnych panelov s výkonom 100 MW:

Špecifikácia výrobnej linky:
1. Linka na výrobu modulov s výkonom 100 MW (1).
2. Beat: Menej alebo rovné 45 sekundám/blok.
3. Typ vyrábaného panelu: konvenčný celočlánkový/polovičný solárny panel.
4. Veľkosť solárneho článku: 166-210 mm.
5. Veľkosť solárneho panelu: L(1956~2300mm) x Š(990~1200mm) x T(25~45mm).
6. Typ solárnej pásky: plochá zváracia páska;

Prehľad výrobnej linky:

Pred lamináciou: nakladacia plocha skla, nakladacia plocha EVA, sadzba, oblasť spájkovania zbernice, nakladacia plocha EVA a základnej dosky, oblasť kontroly a opravy predvrstvy EL/VI, stoh (proces ukladania komponentov výrobnej linky), dopravníkový systém
Po laminácii: oblasť orezania a lepenia a rámovania, oblasť zvárania a lepenia spojovacej skrinky, vytvrdzovacia linka, oblasť čistenia a testovania, priestor na zber, dopravníkový systém

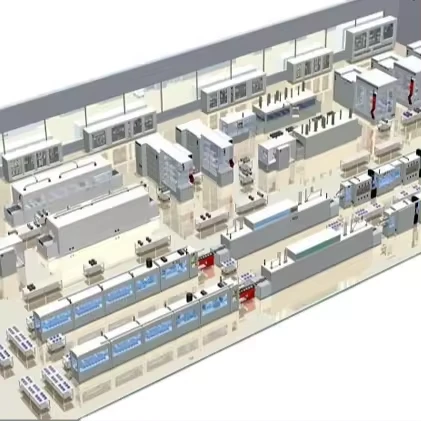

100MW solar panel production line composition:

Funkcia hlavných strojov

Nie	Názov zariadenia	Popis
1	Automatický napájač buniek	Automatický reťazec článkov na automatické zváranie solárnych článkov 5, 6, 9, 10, 11, 12 bb do reťazca solárnych článkov automaticky v sériovom zapojení podľa nastavených parametrov.
2	Automatický stroj na rezanie a kladenie EVA	Automatický rezací a pokladací stroj EVA sa skladá z dopravníka na prenos skla, polohovacieho mechanizmu, automatického rezania a dierovací a automatický mechanizmus kladenia atď.
3	Laminátor	Laminátor sa používa na laminovanie solárnych panelov.
4	Rámovací stroj	Rámovací stroj sa používa na automatické rámovanie FV modulu.
5	Vozíky výrobnej linky solárnych panelov	Vozíky výrobnej linky solárnych panelov sa používajú na prepravu skla / modulov / panelov v rôznych fázach výroby.
6	IV tester	IV tester sa používa hlavne na testovanie a zaznamenávanie výkonnostných parametrov modulu solárnych článkov.
