Výrobné vybavenie konektora solárneho panela

Naša výrobná linka konektora solárnych panelov je vybavená komplexnou škálou automatizovaného zariadenia, ktoré spolupracujú pri poskytovaní vysoko efektívneho procesu. Systém začína podávačom drôtu s pevnou dĺžkou, ktoré vydávajú drôt v presných dĺžkach. Podávač drôtu (prenos), ktorý využíva svorky a potom prepravuje rezané vodiče medzi pracovnými stanicami. Medzi tieto stanice patrí strihací a odlupovací stroj na odstránenie izolácie, strojový stroj na pripojenie konektorov a voliteľná stanica detekcie veľkosti zvlnenia pre zabezpečenie kvality. Podávač drôtu (prenos) pokračuje v presúvaní čiastočne zostavených konektorov k závitovému zariadeniu konektora a krútiacemu stroju matu a automatizuje konečné kroky zostavy. Vyhotovený stroj na odstránenie kábla pripravuje káble odstránením vonkajšej bundy. Tento proces sa uzatvára pomocou offline klasifikačného stroja, ktorý automaticky triedia hotové konektory a oddeľuje dobré (OK) produkty od defektných (NG) jednotiek, ktoré zaručujú iba špičkové konektory, ktoré ponechávajú výrobnú linku. Tento integrovaný automatizovaný prístup výrazne zlepšuje rýchlosť výroby, znižuje manuálne spracovanie a minimalizuje riziko chýb.

Zaslať požiadavku

Popis

Technické parametre

Solar Panels Production Automatic Trimming

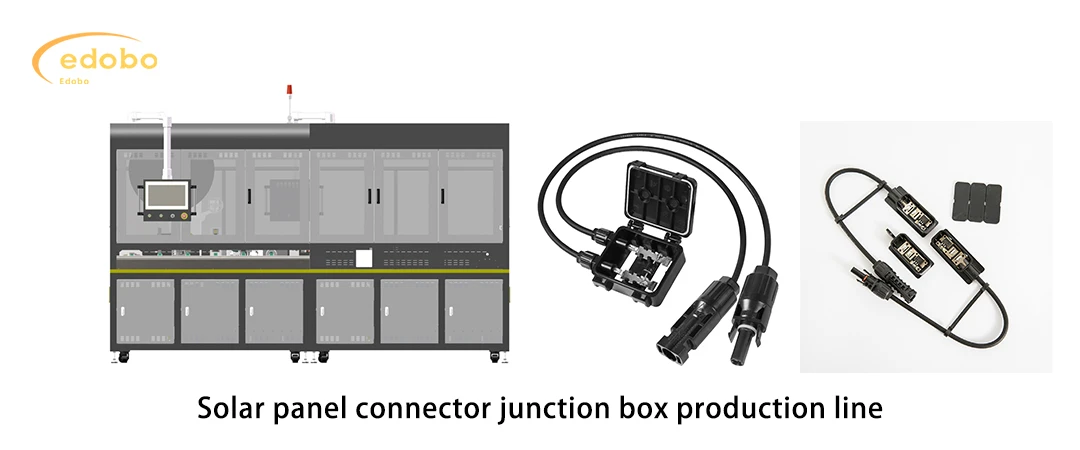

Solar panel connector junction box production line

produc features

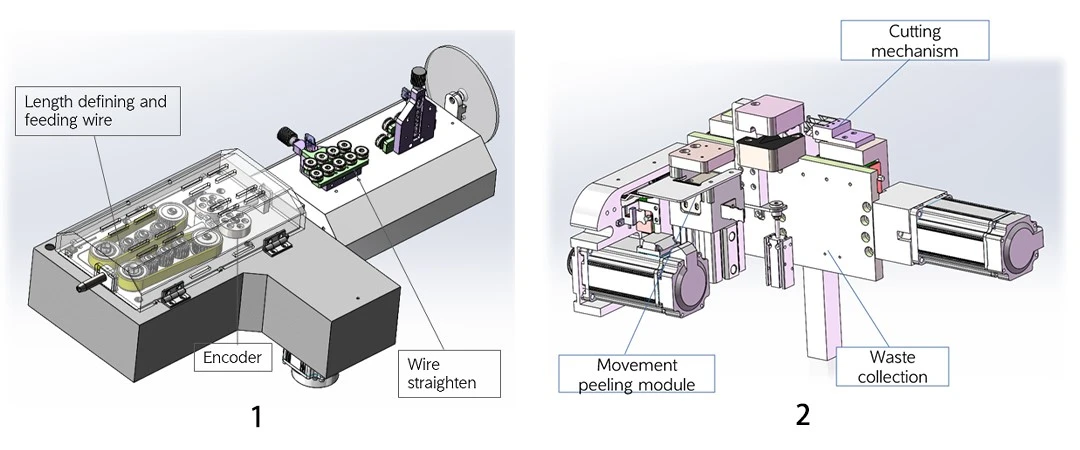

Fixed Length Wire Feeder

1. Vyplácanie drôtu s dĺžkou:Zabezpečuje presné a konzistentné dĺžky drôtov na optimálne spracovanie.

Prijatie plne servoferného systému a spracovania s uzavretou slučkou, aby sa zabezpečila stabilita dĺžky rezacieho potrubia;

2. strucovanie a odlupovací stroj:Automatizuje rezanie a stripovanie izolácie, príprava drôtov na krimanie.

Pri odlupovaní sa poškriabajte ani nerozrezajte medený drôt; Odlupovanie a koža

Vybavený systémom zberu odpadu na zhromažďovanie a spracovanie pokožky rezaného nite.

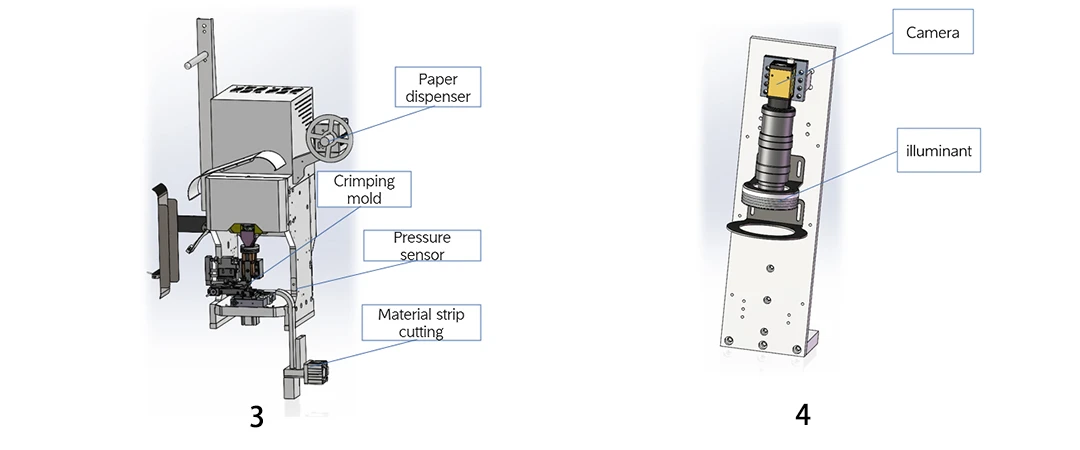

Crimping machine

3. Stroje na trh:Stanica dokončuje hlavne krimanie terminálov a drôtov. Sila prijíma servomotorový systém s presnosťou krimpingu ± 0. 02 mm;

Pracovná stanica je vybavená monitorovaním tlaku OES, aby sa zistilo kvalitu kriminacie;

4. Detekcia veľkosti veľkosti (voliteľné):Poskytuje kontrolu kvality overením dimenzií zabezpečenia, zabezpečením konzistentného výkonu.

Modul prijíma vizuálny systém na kontrolu hlavne výskytu exponovaných medených vodičov, pozícií z medených drôtov, atď.;

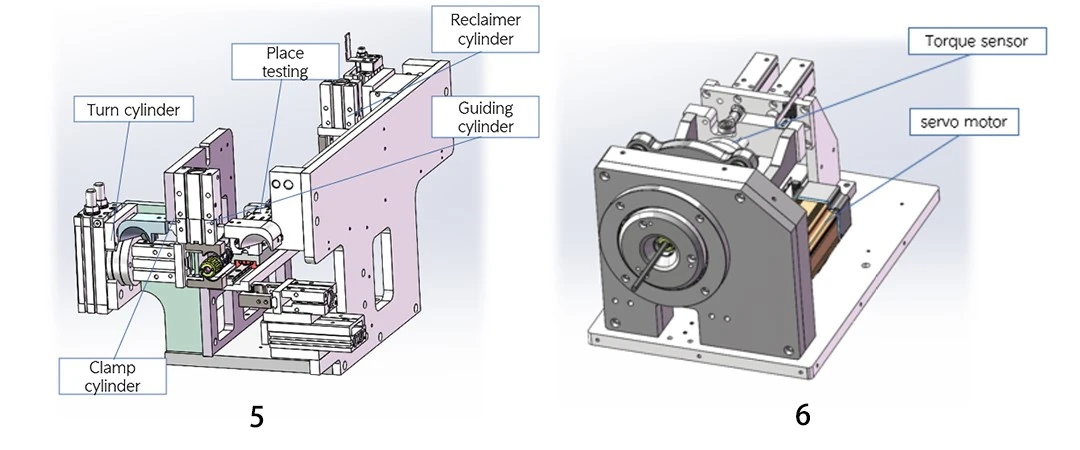

Connector threading machine and nut twisting machine

5. Zadanie stroja:Automatizuje proces vkladania vodičov do krytov konektorov.

Stanica dokončuje hlavne funkciu vkladania káblov do konektorov;
Stanica je vybavená senzormi na mieste, aby zistila, či sú terminály správne vložené;

6. Nut Twuring Machine:Bezpečne pripevňuje matice na konektory a dokončí zostavu.

Stanica je vybavená polohovým snímačom na zistenie, či je konektor vložený na miesto;
Vybavený senzorom krútiaceho momentu, ktorý dokáže detekovať veľkosť krútiaceho momentu v reálnom čase

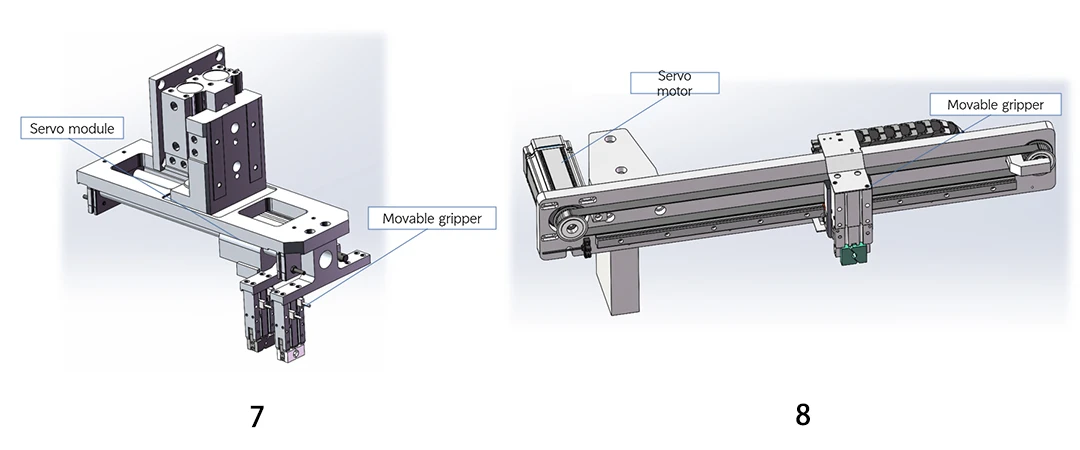

Wire transfer clamp

7. RELÁCIA STATION:Stanica dokončí prenos drôtov, aby sa uľahčilo spracovanie druhého konca.

8. Klasifikačný stroj CONFLINE:Automaticky triedia hotové výrobky, ktoré oddeľuje dobré (OK) od defektných (NG) jednotiek.

Pracovná stanica dokončí hlavne offline výrobkov;
Použitie servor motorov môže oddeliť chybné výrobky od dobrých výrobkov;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Funkcia	Špecifikácia
Spracovateľský rozsah	Prispôsobiteľné montážne stanice založené na modeli konektora
Výrobná kapacita	15-20 PCS/min
Funkcia	Plne automatická montáž všetkých komponentov konektorov
Prevádzková teplota	0-40 stupeň (32-104 Stupeň f)
Vlhkosť	40%-80%
Kvalifikácia produktu	Väčší alebo rovný 99%
Vzdušný tlak	0. 5 MPa - 0. 7 MPa (vyžaduje čistý zdroj suchého vzduchu)
Napájanie	AC 220V/50 Hz
