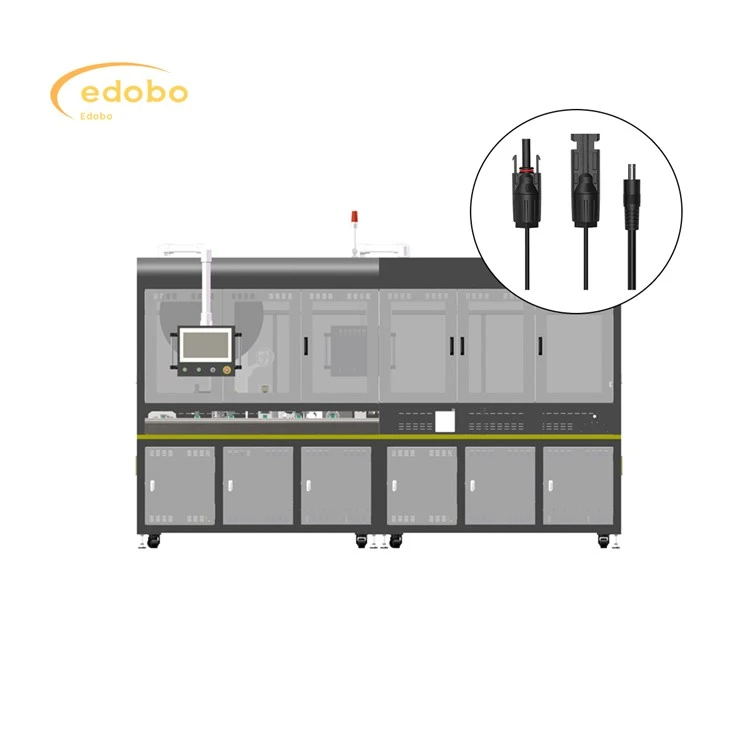

Solárny panel kriminálny stroj na križovatku

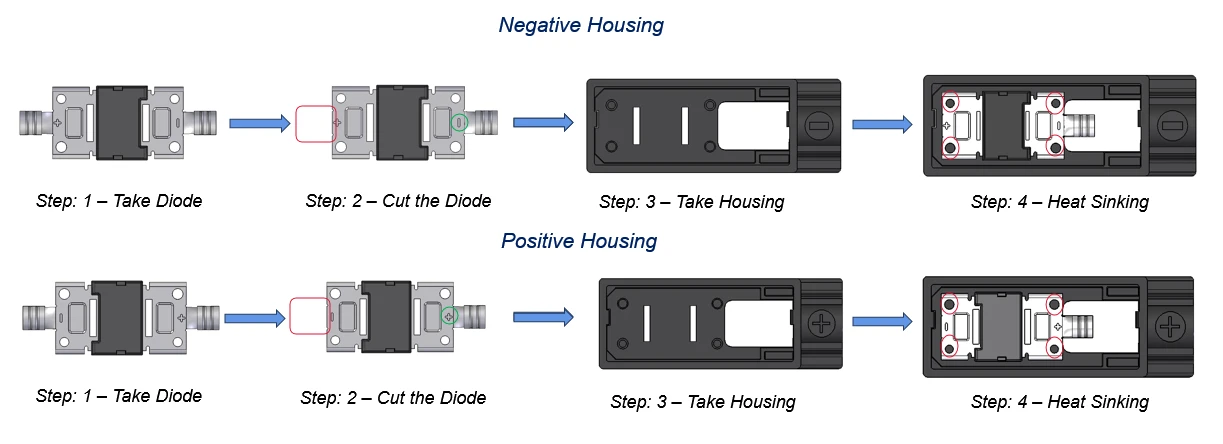

1. Diódy:

Operátor (alebo stroj na pick-and-mieste v poloautomated nastavení) načíta diódu.

2. Narezajte diódu:

Vodiče diódy (kovové vodiče siahajúce od tela diódy) sú orezané na správnu dĺžku. Obrázok zobrazuje červené obrysy, pravdepodobne tam, kde sa vyskytuje. Presné rezanie je rozhodujúce pre zabezpečenie správneho prispôsobenia a elektrického kontaktu.

3. Uveďte bývanie:

Získa sa vhodné bývanie (buď „negatívne bývanie“ alebo „pozitívne bývanie“).

4. Sheat Stop:

Orezaná dióda sa vkladá do krytu. Červené kruhy pravdepodobne označujú kontaktné body, kde voda diódy vytvárajú elektrický kontakt s kovovými časťami v kryte. Tento krok tiež poskytuje tepelné potopenie - prenos tepla z diódy.

Polarita: Tento proces je jasne rozdelený na kroky „negatívneho bývania“ a „pozitívneho bývania“, čo naznačuje, že polarita diódy (pozitívne a negatívne terminály) je kritická. Kryty sú navrhnuté inak, aby sa zabezpečilo správne vloženie diódy.

Elektrický kontakt: Krok „Sadanie tepla“ znamená, že vodiče diódy robia pevný elektrický kontakt s vodivými prvkami v rámci krytu. To je nevyhnutné, aby spojovacie pole fungovalo správne.

Kontrola kvality:

Vizuálna kontrola diód pred a po rezaní.

Kontrola polarity diód.

Zabezpečenie správneho vloženia a sedenia diódy v kryte.

Potenciálne elektrické testovanie na overenie pripojenia.

Ďalšia montáž: Toto je len jedna časť zostavy celkovej spojovacej skrinky. Po tejto integrácii diódy by existovali ďalšie kroky, napríklad:

Pripojenie interného zapojenia.

Pripevnenie spojovacej skrinky k solárnemu panelu.

Zalievanie alebo utesnenie spojovacej skrinky, aby ste ju chránili pred životným prostredím.

Pridanie káblových žliaz alebo konektorov.

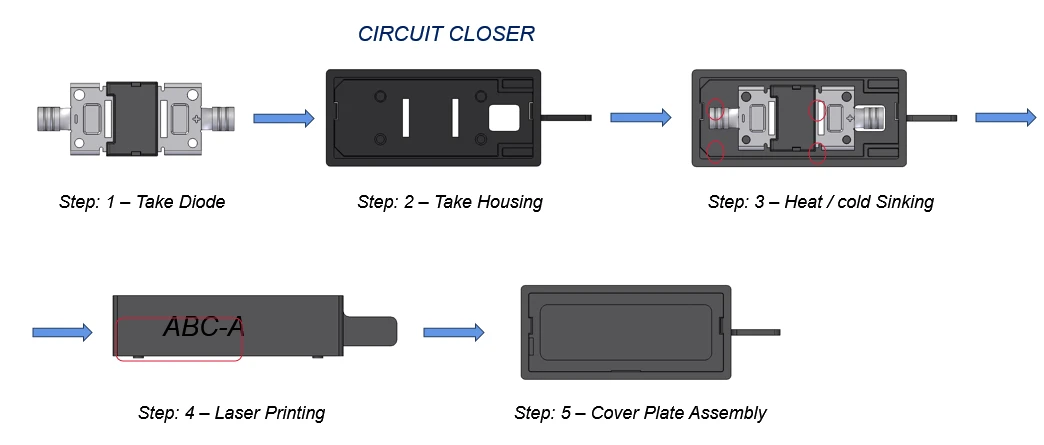

Krok 1: Vezmite diódu:

Dióda sa získa (manuálne alebo automatizovaným systémom).

Krok 2: Vezmite bývanie:

Príslušné bývanie

Krok 3: Sadanie tepla / studeného:

Tento krok kombinuje niekoľko akcií:

Vloženie diód: Dióda sa vkladá do krytu.

Elektrické pripojenie: Vodiče diódy nadväzujú kontakt s vodivými prvkami v kryte.

Rezanie: Vodiče diódy už nepotrebujú rezanie.

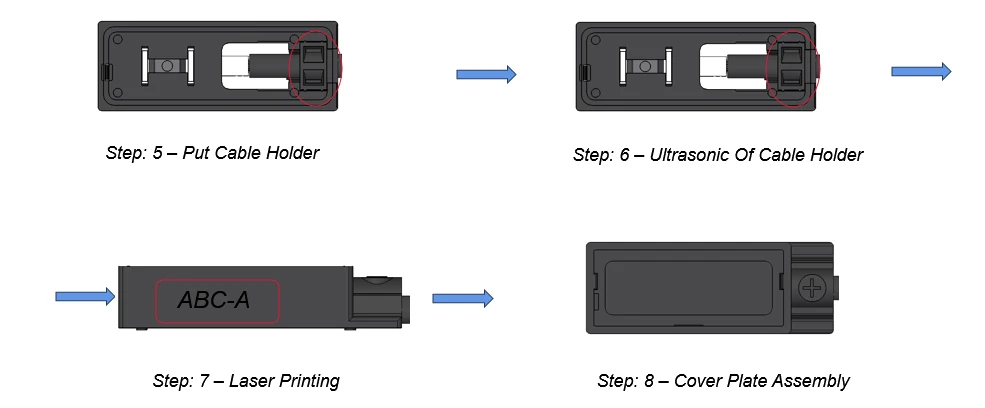

Krok 4: Laserová tlač:

Bývanie je označené identifikačnými informáciami (napr. „ABC-A“) pomocou systému laserovej tlače/gravírovania.

Krok 5: Zostava krytu doštičky:

Krytá doska je pripevnená k krytu a obklopuje vnútorné komponenty.

1. Suroviny potrebné na výrobu tohto zariadenia sú: Centrálne teleso negatívnych krabíc a zodpovedajúce moduly (trubice), tlakové bloky, káble s nainštalovanými konektormi.

2. Realizácia funkcie

① Automatické kŕmenie tela centrálneho negatívneho boxu. Automatické kŕmenie modulu. Zostavenie a nitovanie modulu s telom boxu. Test elektrického výkonu medziproduktu, kódovanie. Automatické vykladanie.

② (pozitívne a záporné krabičky) Kulové strhovanie káblových káblov, automatické stripovanie káblov, nitovanie (s tlakovým snímačom), spájkovanie, CCD vizuálna kontrola, automatická inštalácia tlakového bloku, automatické ultrazvukové zváranie, automatické testovanie elektrického výkonu, automatické kódovanie, automatické vykladanie.

3. Požiadavky na vybavenie

① Všetky časti, ktoré prichádzajú do styku so surovinami, musia byť leštené, aby sa zabezpečilo, že povrch surovín nebol poškodený, poškriabaný alebo zoškrabaný.

② Zabezpečiť pomer kompresie nitu.

③ Ultrazvukové zváranie tesniacich blokov má spojenú silu najmenej 350 n

④ Elektrické meranie a integrácia údajov kódov. ⑤C/T: 4 sekundy.

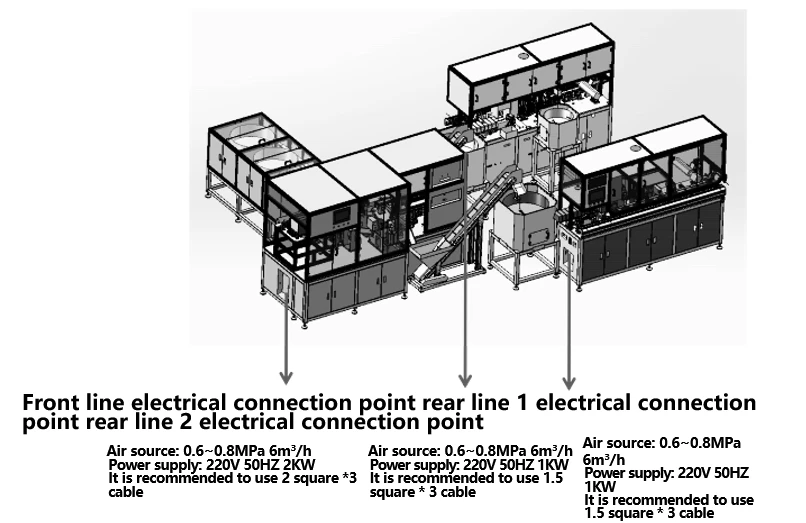

1. Výrobná linka je vhodná na automatizované spracovanie fotovoltaických káblov. Výrobná čiara tečie zľava doprava a môže dosiahnuť stripovanie drôtu, kriminalitu terminálu, detekciu CCD, závit konektora, krútenie matice, kriminačná spojovacia skrinka, detekcia CCD

2. Príslušný priemer drôtu: 4 mm²

3. Dĺžka riadku: 15 0 mm -600 mm, tolerancia ± 0,002 * l +1 mm;

4. Rozsah dĺžky peel: 1-9 mm;

5. Produkčný rytmus: väčší alebo rovný 4 sekundy;

6. Veľkosť hostiteľa: 1200 × 4000 × 2400 mm

7. Operačný systém ľudského stroja: Rozhranie obrazovky dotyk je jednoduché a jasné, čo umožňuje rýchle ovládanie prevádzky stroja. Všetky parametre je možné ľahko nastaviť a uložiť a pokyny na prevádzku sa zobrazujú intuitívnym a jednoduchým spôsobom prostredníctvom obrázkov. Dodáva sa s funkciou ochrany hesla na úrovni 4- (s povoleniami rozdelenými na operátora, riadenie kvality, technik a manažér), poruchové svetlo a koordinácia chybového kódu pre údržbu, dosiahnutie ľahkej údržby a zníženia nákladov;

8. Väčšina pracovných staníc používa zrelé výrobky na integráciu na zabezpečenie stability produktu;

9. Prijatie systému riadenia motorov Servo na zabezpečenie presnosti produktu;

10. Program môže ukladať až 100 súborov a je k nemu prístup k výberu čísla programu. Databázový server zhromažďuje výrobné údaje a organizuje kvalitu pre výrobnú linku, vďaka čomu je pre horný systém (MES alebo ERP) pohodlný na extrahovanie údajov a sledovania údajov o spracovaní produktu počas výroby prostredníctvom siete;
