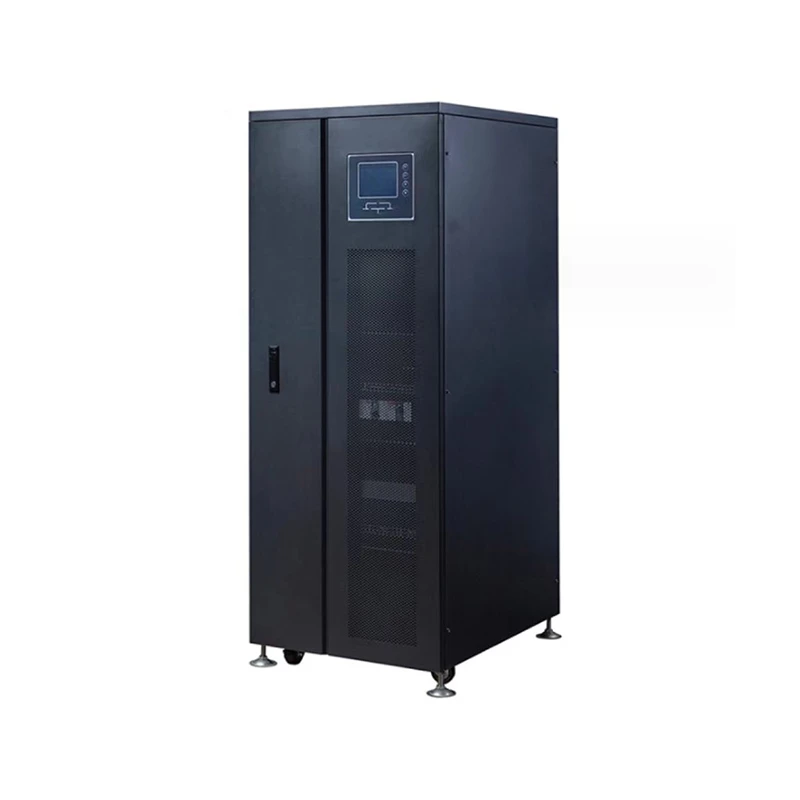

30kw Off Grid Invertor
Popis
Technické parametre
Prehľad produktov:
Produkt môže poskytnúť spoľahlivú ochranu napájacieho zdroja pre veľké dátové centrá, sieťové počítačové miestnosti, ako aj elektrické napájacie prepojenia v oblastiach, ako je výroba, doprava a energetika, aby splnili požiadavky používateľov na vysokú spoľahlivosť pre vysokovýkonné invertory. Na základe presnej riadiacej technológie DSP a dvojitých vstavaných MCU môže produkt poskytovať stabilné a čisté sínusové vlny a poskytovať používateľom bezpečnú a spoľahlivú ochranu napájania.
Hlavné rysy:
Pokročilý prevádzkový režim
Sledovanie frekvencie, fázová stabilizácia napätia, filtrovanie šumu a predchádzanie vplyvu kolísania elektrickej siete realizované na výstupe meniča
Najlepšia záruka napájacieho zdroja pre nakladacie zariadenia používateľov, vďaka úplnej digitálnej vektorovej riadiacej technológii založenej na spracovaní v reálnom čase pomocou DSP, MCU a DDC
Efektívna technológia LGBT (Insulated Gate Bipolar Transistor inverzná technológia
Dobrá funkcia vysokorýchlostného spínania, vysokonapäťové a vysokoprúdové prevádzkové charakteristiky a napäťový pohon IGBT (IGBT piatej generácie má nižší pokles saturačného napätia a vyššiu prevádzkovú účinnosť a spoľahlivosť.)
Vysoká prispôsobivosť
Široký rozsah vstupnej frekvencie (45Hz ~ 65Hz), ktorý zabezpečuje stabilnú prevádzku palivových generátorov
Veľká nosnosť
Vhodnosť pre priemyselné aplikácie, ako sú obrábacie stroje a rezačky drôtu
Spoľahlivý výkon
Funkcia testu pri zapnutí na včasné odhalenie eliminácie potenciálnych nebezpečenstiev
Vysoká stabilita a spoľahlivosť zaručená integráciou funkcií vrátane ochrany proti prepätiu AC vstupu, ochrany AC vstupu pod napätím, ochrany proti preťaženiu výstupu, ochrany proti skratu, ochrany proti nadmernému prúdu, ochrany proti prepätiu zbernice, ochrany proti prehriatiu, ochrany proti chybe ventilátora, poruchy pomocného zdroja ochrana, ochrana pred prepätím batérie, ochrana proti prebitiu batérie atď.
Riadiaca funkcia
Veľký LCD, vizualizované zobrazovanie prevádzkových stavov prostredníctvom vývojových diagramov, inteligentné ikony dotykových tlačidiel tabuľkové údaje, záznamy udalostí atď. Vizualizácia parametrov meniča pomocou komunikácie s počítačom cez rozhranie RS232/RS485 pomocou inteligentného monitorovacieho softvéru firmy striedač.
Inteligentná správa batérie
Inteligentné nabíjanie batérie: Úprava parametra nabitia batérie podľa konfigurácie batérie používateľa a prepínanie medzi vyrovnávacím nabíjaním a plávajúcim nabíjaním, nabíjaním s kompenzáciou teploty a riadením vybíjania podľa podmienok napájania, čo môže predĺžiť životnosť batérie a znížiť záťaž správcu
Inteligentná detekcia poruchy batérie: Meranie jednotlivých parametrov, zobrazenie výsledkov merania na LCD a okamžité alarmovanie a upozornenie pre administrátora pri akejkoľvek poruche batérie
Prispôsobené nastavenia:
Správne nastavenie vstupných parametrov podľa podmienok vstupného napájania
Technické indexy:
|
Model: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Menovitá kapacita |
10 kW |
20 kW |
30 kW |
50 kW |
60 kW |
80 kW |
100 kW |
150 kW |
200 kW |
|
Prevádzkový režim a princíp |
PWM (modulácia šírky impulzu) založená na technológii presného riadenia DSP a dvojitých vstavaných MCU Kompletná izolácia výstupného zdroja |
||||||||
|
AC vstup |
|||||||||
|
Číslo fázy |
Trojfázový +N+G |
||||||||
|
Napätie |
AC220V/AC380V±20% |
||||||||
|
Frekvencia |
50Hz/60Hz±5% |
||||||||
|
DC vstup |
|||||||||
|
DC napätie |
DC192V/DC220V/DC240V/DC384V |
DC 384V |
|||||||
|
Plávajúca batéria |
13,6 V každej batérie x počet batérií【13,6 V × 16 batérií =217,6 V】 |
||||||||
|
Vypínacie napätie |
10,8 V každej batérie x počet batérií【10,8 V × 16 batérií =172,8 V】 |
||||||||
|
AC výstup |
|||||||||
|
Číslo fázy |
Trojfázový +N+G |
||||||||
|
Napätie |
AC220V/AC380V±1% (stále zaťaženie) |
||||||||
|
Frekvencia |
50Hz/60Hz±5%(sieťové napájanie)50Hz±0,01%(batéria) |
||||||||
|
Efektívnosť |
Väčšie alebo rovné 90 % (zaťaženie: 100 %) |
||||||||
|
Výstupný priebeh |
Sínusoida |
||||||||
|
THD |
Lineárne zaťaženie:<3%;non-linear load:<5% |
||||||||
|
Dynamické prechodové napätie záťaže |
<±5%(jump from 0 to 100%) |
||||||||
|
Okamžitý čas na zotavenie |
<100ms |
||||||||
|
Čas prepínania medzi batériou a sieťovým napájaním |
3S-5S |
<4ms |
|||||||
|
Nevyvážené napätie |
<±3%<±1%(balanced load voltage) |
||||||||
|
Kapacita preťaženia |
120%,20s;>150 %, 100 ms |
125%,20s;>150%,1s |
|||||||
|
Systémové indexy |
|||||||||
|
Efektívnosť prevádzky |
Väčšie alebo rovné 90 % (zaťaženie: 100 %) |
||||||||
|
Počítačová komunikácia |
RS 232/RS 485 (sieťový adaptér na vzdialené monitorovanie SNMP) |
||||||||
|
Prevádzková teplota |
-10~40 stupňov |
||||||||
|
Relatívna vlhkosť |
0-90 % (bez kondenzácie) |
||||||||
|
Hluk |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Štruktúra |
|||||||||
|
Vonkajšie rozmery |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Hmotnosť (kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
