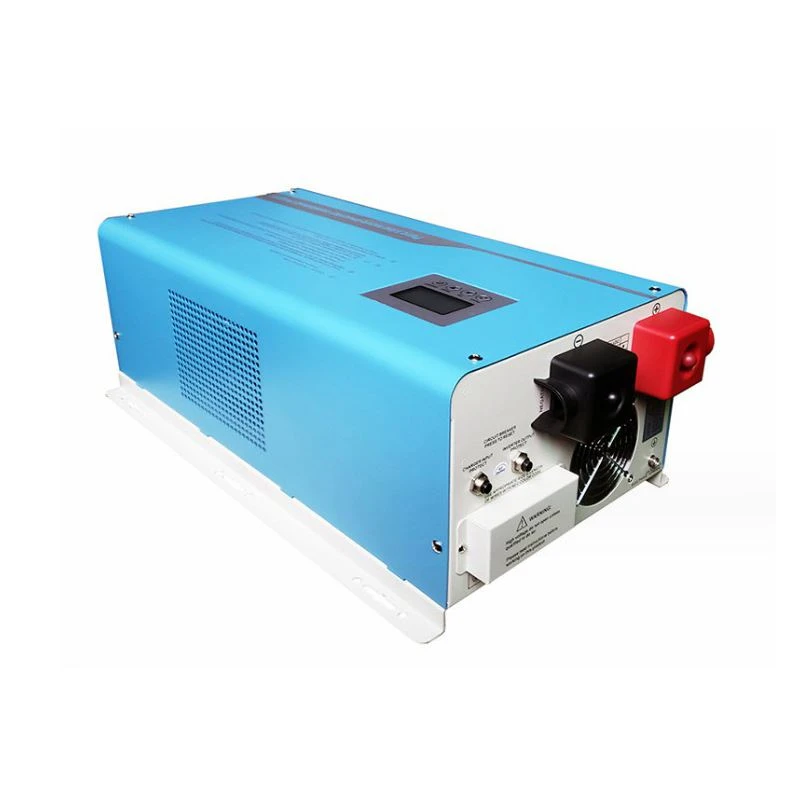

Jednofázový sieťový invertor
Popis
Technické parametre
Prehľad produktov:
S dvojitými MCU poskytuje produkt rôzne nabíjacie napätie a nabíjací prúd na realizáciu riadenia nabíjania pre batérie rôznych typov. Jeho preferovaný režim sieťového napájania, režim úspory energie a preferovaný režim batérie sú nastavené podľa tabuľky, čo uľahčuje splnenie rôznych aplikačných potrieb používateľov. Má LCD. Je široko používaný pre rodiny, školy, ulice, pohraničnú obranu, pastviny, priemyselné zariadenia, satelitné komunikačné zariadenia, vojenské vozidlá, sanitky, policajné autá, lode atď.
Hlavné rysy:
Vynikajúci výkon vďaka dvojitému inteligentnému dizajnu MCU
Čistý sínusový výstup pre kompatibilitu so záťažami rôznych typov
Vizualizácia prevádzkového stavu zariadenia prostredníctvom digitálneho LCDA širokého rozsahu vstupného napätia, presného výstupu a plne automatickej stabilizácie napätia
Nastaviteľný typ batérie a nabíjací prúd pre riadenie nabíjania batérií rôznych typov FT/FT-B
Nastaviteľný preferovaný režim sieťového napájania, režim úspory energie a preferovaný režim batérie pre jednoduché uspokojenie potrieb rôznych používateľov
Funkcie celkovej ochrany (ochrana batérie proti prepätiu, ochrana batérie pod napätím, ochrana proti preťaženiu, skrat a ochrana proti prehriatiu)

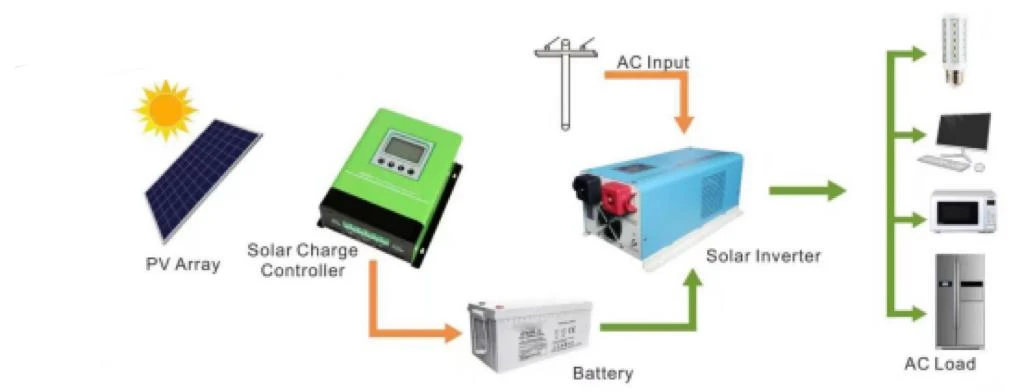

Schéma aplikácie:
Technické indexy-1:
|
Režiml:ED-FT-B |
0.3 kW |
0,5 kW |
0,7 kW |
0,7 kW |
1 kW |
|
Menovitý výkon |
300W |
500W |
700W |
700W |
1000W |
|
Batéria |
|||||
|
Menovité napätie |
12VDC/24VDC |
24 V DC |
12 V DC |
12VDC/24VDC |
|
|
Vstup |
|||||
|
Rozsah napätia |
73-138VAC/145-275VAC |
||||
|
Frekvencia |
45-65Hz |
||||
|
Veľkosť produktu: D*Š*V (mm) |
302*122*188 |
316*149*215 |
|||
|
Veľkosť balenia: d*š*v(mm) |
375*195*260 |
410*215*280 |
|||
Technické indexy-2:
|
Model: ED-FT |
1 kW |
1,5 kW |
2 kW |
3 kW |
4 kW |
5 kW |
6 kW |
8 kW |
|
Menovitý výkon |
1000W |
1500W |
2000W |
3000W |
4000W |
5000W |
6000W |
8000W |
|
Batéria |
||||||||
|
Menovité napätie |
12VDC/24VDC/48VDC |
24VDC/48VDC |
48VDC/96VDC |
|||||
|
Nabíjací prúd |
30A (predvolené)-CO-C6 |
|||||||
|
Typ batérie |
UO-U7 |
|||||||
|
Vstup |
||||||||
|
Rozsah napätia |
85-138VAC/170-275VAC |
|||||||
|
Frekvencia |
45-65Hz |
|||||||
|
Veľkosť produktu: D*Š*V (mm) |
486*247*179 |
555*307*189 |
653*332*260 |
|||||
|
Veľkosť balenia: D*Š*V9mm) |
550*310*230 |
640*370*240 |
715*365*310 |
|||||
Technické indexy-3:
|
Spoločný technický index |
|
|
Výkon |
|
|
Rozsah napätia |
110VAC/220VAC;±5%(režim inverzie) |
|
Frekvencia |
50/60 Hz±1 % (režim inverzie) |
|
Výstupná vlna |
Čistá sínusoida |
|
Čas konverzie |
<10ms(Typical load) |
|
Efektívnosť |
>85 % (80 % odporové zaťaženie) |
|
Preťaženie |
110-120%/30S;>160 %/300 ms; |
|
Ochranná funkcia |
Ochrana batérie proti prepätiu, ochrana batérie pod napätím, preťaženie, ochrana, ochrana proti skratu, ochrana proti prehriatiu atď |
|
Prevádzka Teplota okolia |
0-40 stupeň |
|
Teplota okolia na skladovanie |
-15-+50 stupeň |
|
Okolie prevádzky/skladovania |
0-90 % Žiadna kondenzácia |
