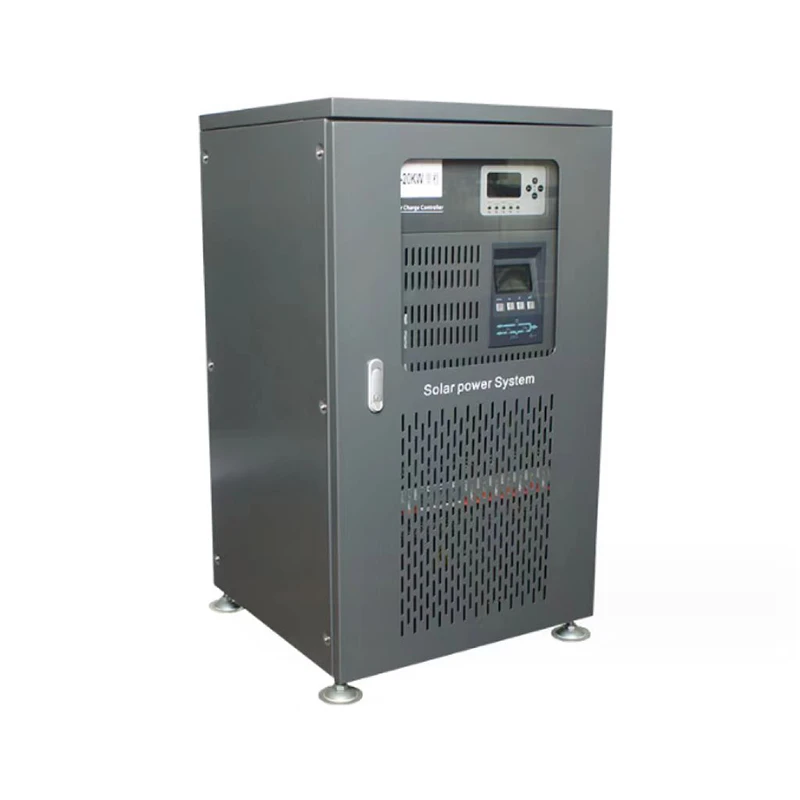

Invertorový systém vypnutej siete
Popis
Technické parametre
Prehľad produktov:
Produkt je integrovaný inteligentný invertor so zabudovaným systémom riadenia nabíjania určený pre veľký fotovoltaický výkon. Jeho vstavaný ovládač môže realizovať správu nabíjania batérie pomocou viacerých solárnych polí, aby sa zlepšila účinnosť nabíjania a životnosť batérie. Vďaka svojej úplnej digitálnej technológii vektorového riadenia založenej na spracovaní v reálnom čase pomocou DSP, MCU a DDC má dokonalé ochranné funkcie a vysokú spoľahlivosť. Jeho preferovaný režim sieťového napájania a preferovaný režim batérie sú všetky nastaviteľné, čo uľahčuje splnenie rôznych aplikačných potrieb používateľov. Má LCD. t je široko používaný pri veľkých príležitostiach na výrobu solárnej energie vrátane rodín, škôl, verejného osvetlenia, priemyselných a banských podnikov, pohraničnej obrany, morských ostrovov, pastvín atď.
Hlavné rysy:
Vysoká spoľahlivosť
Sledovanie frekvencie, filtrovanie šumu a nízke skreslenie na výstupe meniča vďaka dizajnu s dvojitou konverziou
Vysoká adaptačná schopnosť
Široký rozsah vstupnej frekvencie, ktorý zabezpečuje stabilnú prevádzku palivových generátorov
Vysoký optimálny výkon batérie
Inteligentná technológia správy batérie, ktorá zaručuje dlhšiu životnosť batérie a skracuje dobu údržby batérie Pokročilá technológia nabíjania konštantným napätím, ktorá maximálne aktivuje batériu, šetrí čas nabíjania a zaručuje dlhšiu životnosť batérie
Celková a spoľahlivá ochrana
Funkcia testu pri zapnutí, ktorá dokáže predísť poruchám z dôvodu nebezpečenstva meniča Efektívna inverzná technológia IGBT (Insulated Gate Bipolar Transistor) Dobrá funkcia vysokorýchlostného spínania, prevádzkové charakteristiky vysokého napätia a veľkého prúdu a napäťový pohon IGBT (IGBT piatej generácie má nižší pokles saturačného napätia a vyššiu prevádzkovú účinnosť a spoľahlivosť.)

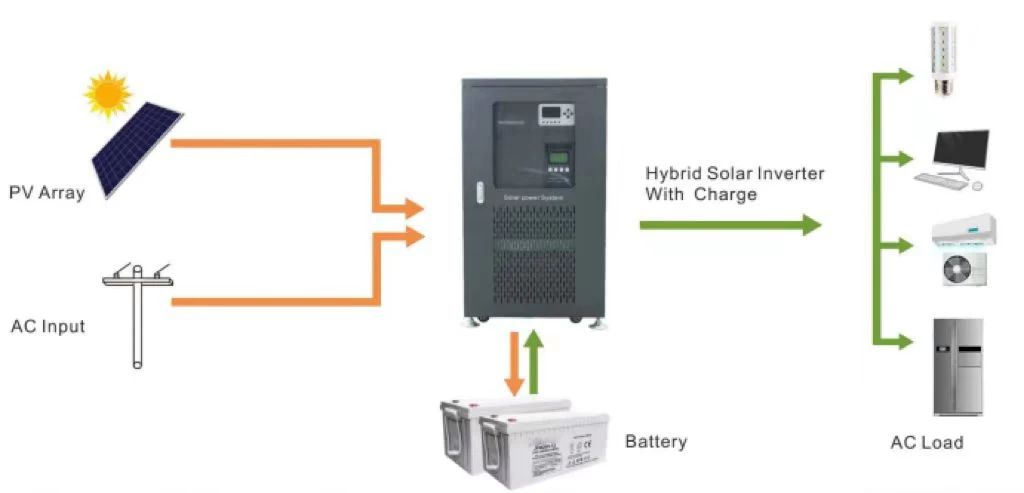

Schéma aplikácie:
Technické indexy:
|
Model: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Menovitý výkon |
8 kW |
10 kW |
15 kW |
20 kW |
30 kW |
|
Batéria |
|||||
|
Menovité napätie |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Napätie ochrany proti nadmernému vybitiu |
96VDC/172VDC/194VDC/345VDC |
||||
|
Ovládač |
|||||
|
Menovitý prúd |
100A |
||||
|
Menovité napätie |
192VDC/220VDC/384VDC |
||||
|
Počet spoplatnených prístupov |
4 |
||||
|
Maximálny prúd každého prístupu |
25A |
||||
|
Vstupné solárne napätie |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Napätie ochrany proti prebitiu |
110VDC/222VDC/255VDC/445VDC (programovateľné |
||||
|
Presnosť ovládania |
±0.1 |
||||
|
Presnosť zobrazenia |
±0.1 |
||||
|
Efektívnosť |
>90% |
||||
|
Invertor |
|||||
|
vstupné napätie |
88-132VAC/176-264VAC |
||||
|
Vstupná frekvencia |
45-65Hz |
||||
|
Výstupné napätie |
110VAC/220VAC |
||||
|
Výstupná frekvencia |
50/60 Hz |
||||
|
Výstupný priebeh |
Čistá sínusoida, THD<4%(full load) |
||||
|
Ochranná funkcia |
Ochrana proti skratu na výstupe, ochrana proti prepätiu, ochrana pod napätím, ochrana pred vybitím batérie atď |
||||
|
Manuálne zapnutie/vypnutie |
Uprednostňuje sa manuálne zapnutie/vypnutie |
||||
|
Automatické zapnutie/vypnutie |
Svetlo ovládané zapnutie + vypnutie s pevným časom (programovateľné) |
||||
|
Čas prepínania |
<10ms |
||||
|
Iné |
|||||
|
Teplota okolia pre prevádzku |
0-40 stupeň |
||||
|
Relatívna vlhkosť pre prevádzku/skladovanie |
20-90 % (bez kondenzácie, maximum) |
||||
|
Vonkajšie rozmery D׊×V(mm) |
536*560*1015 |
||||
|
Rozmery balenia: D׊×V (mm) |
675*700*1180 |
||||
